一、为什么”控温”是激光焊锡的第一难题

焊接本身有数千年历史，但直到微电子时代才成为一门精密技术。随着 PCB 封装密度提升、元件尺寸持续缩小（尤其光电子与 MEMS），焊料凸点越来越小，对温度控制的容差越来越窄。在激光焊锡中，焊点质量对温度高度敏感：温度不足，焊料不润湿、产生虚焊；温度过头，焊剂提前失效、基板内部出现肉眼不可见的微裂、焊点强度下降。更麻烦的是，焊点温度同时受激光功率、焊料热力学参数、焊剂挥发三者耦合影响，无法靠单一变量调准。这正是高端激光焊锡设备的技术护城河——把”按曲线精准控温”做成可重复、可量产的工程能力，而非老师傅的手感。

二、激光焊锡的热力学建模：两条主线

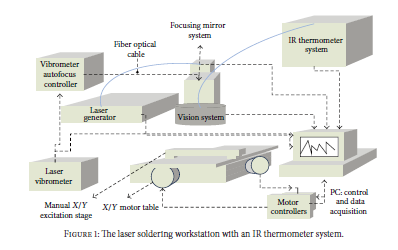

要控温，先得”算得准”。激光焊锡的热过程可抽象为：激光能量输入 → 焊点表层吸收发热 → 向周围导热至焊料熔融 → 焊剂流动清除氧化物 → 形成焊点。下图给出了典型激光焊锡系统的热过程分解与温度分布示意：

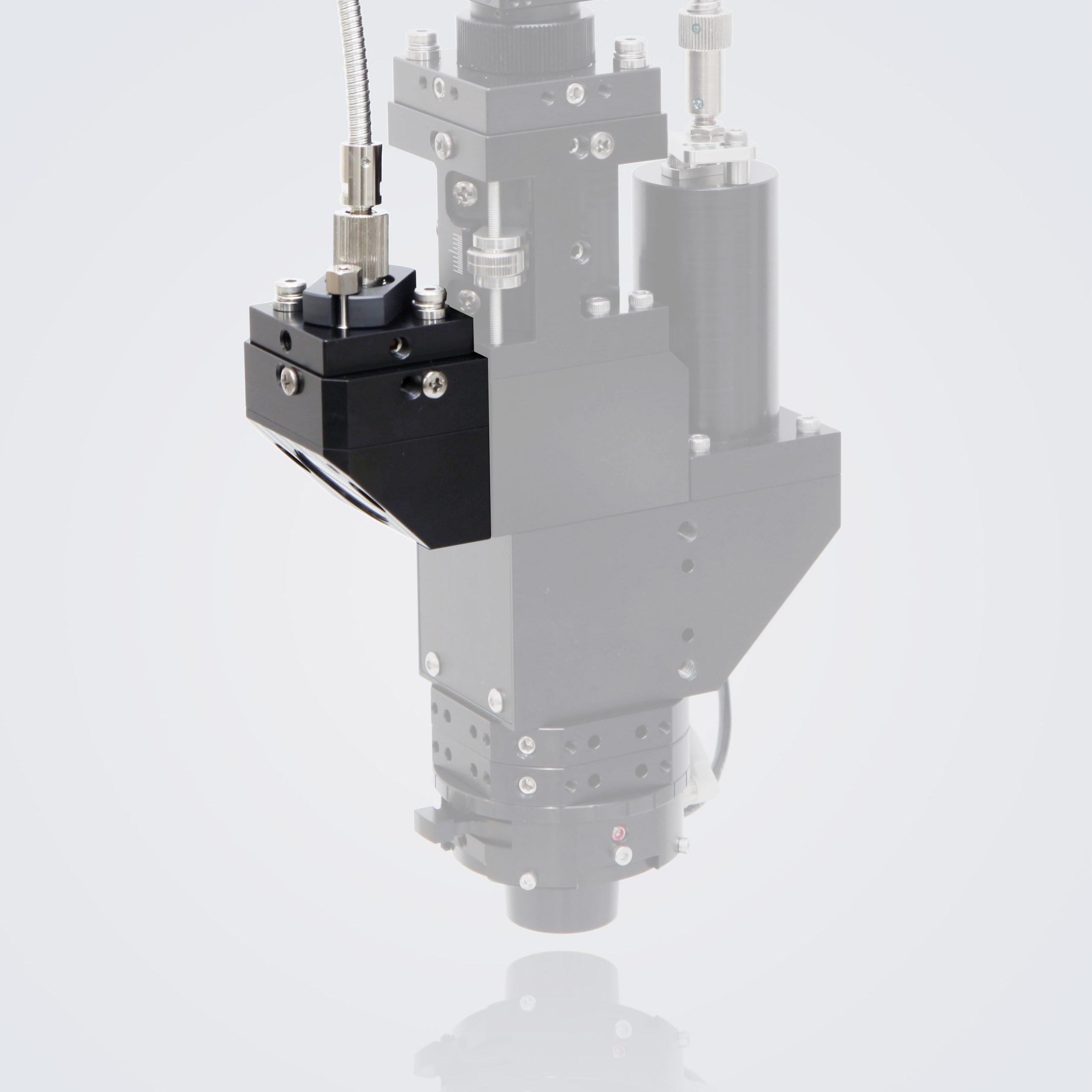

激光焊锡头 ULD-H3 带 ThermoPro 控温 — 图1 激光焊锡头（ULD-H3，集成 ThermoPro 控温）——精密控温能力的硬件载体

学术界与工程界主要有两条建模路线：

2.1 三维有限元模型（FEM）

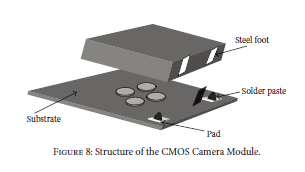

通过建立焊点及周围材料的三维几何模型，求解瞬态热传导方程，预测不同激光参数下的温度场分布。该方法的优势是与实验结果一致性好——文献中已用于激光焊球工艺、单道及多道扫描束焊接的数值复现，并能捕捉由热过程引起的与时间相关的节距偏移（pitch shift）。缺点是计算量大，通常用于离线工艺仿真与参数寻优，而非实时控制。

2.2 “积木式”热流法（基于格林函数）

另一条路线基于热流公式，给出二维瞬态热传导方程的格林函数序列数值解，适用于前向与后向线性热传导问题。它把复杂几何体拆成可叠加的基本热响应”积木”，计算轻量，适合嵌入式实时控制中快速预测温度。这正是后文混合控温中”前馈级”所依赖的模型类型。

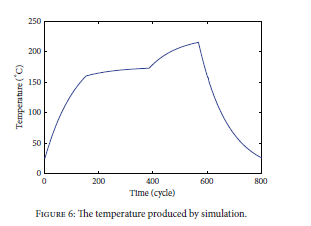

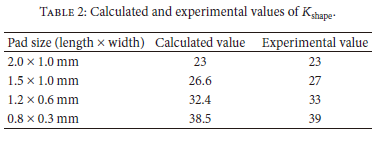

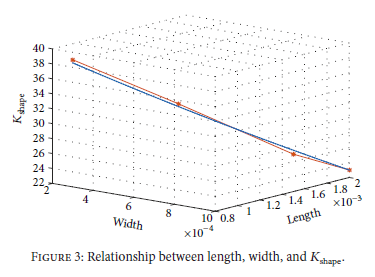

两条路线并非互斥：FEM 用于离线验证与标定，热流法用于在线前馈，构成一个”先仿真标定、再实时跟踪”的工程闭环。下图分别为有限元温度场仿真结果与典型三维瞬态温度分布：

三、被忽视的硬伤：焊剂挥发干扰测温

激光焊锡普遍采用非接触式传感器（红外测温或热电偶）监测焊点温度，以避免接触污染。但一个行业真实痛点是：焊膏中焊剂受热挥发产生的热挥发性气体，会干扰红外测温信号，导致温度测量失效。文献曾研究焊剂对回流时间、清洗溶剂残留与灾难性镜面损伤的影响，但焊剂究竟如何扰动温度测量信号，长期缺乏系统解释。

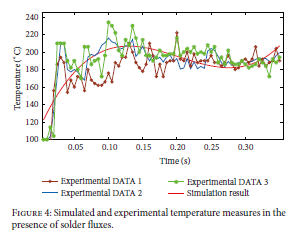

这对控制策略的直接影响是：在加热初期（焊剂尚未完全蒸发），温度”测不准”，不能依赖闭环 PID——必须靠模型前馈顶上。这也是为什么单纯的 PID 控制在激光焊锡上不够用，必须引入前馈级。下图展示了焊剂挥发气体对测温信号的扰动现象：

焊剂挥发气体干扰激光焊锡红外测温信号 — 图4 焊剂挥发气体对红外测温信号的干扰

四、前馈 + PID 混合控温：完整逻辑与切换判据

成熟的激光焊锡温度控制器由开环前馈级与闭环 PID 级组成：

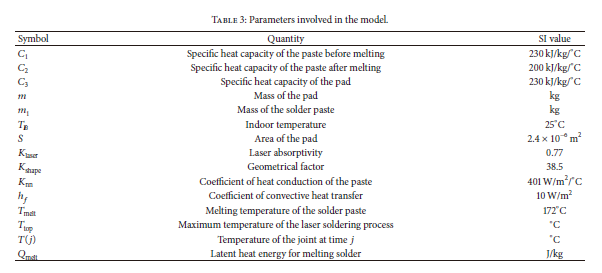

开环前馈级（加热初期）：由于焊剂挥发导致测温不可靠，此阶段激光功率由热力学模型直接预测给定（基于模型的前馈控制），不依赖反馈。模型输入包括激光能量、材料热参数、焊剂影响项。
闭环 PID 级（焊剂蒸发后）：当焊剂完全蒸发、测温信号恢复可信，切换为基于模型的前馈 + PID 闭环，实时纠偏，精确跟踪设计的目标温度曲线。

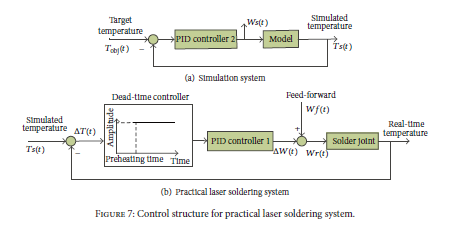

切换判据是关键工程细节：实践中多以”加热时长 + 测温信号稳定性”联合判断焊剂是否蒸发完毕，而非单一阈值。仿真与实验均表明，该混合方法能成功跟踪设计的目标温度曲线，且比恒定激光功率焊接显著更稳。控制框图与目标温度曲线跟踪效果如下：

激光焊锡目标温度曲线与实际跟踪曲线对比 — 图6 目标温度曲线与实际跟踪曲线对比

五、仿真与实验验证：能耗与良率

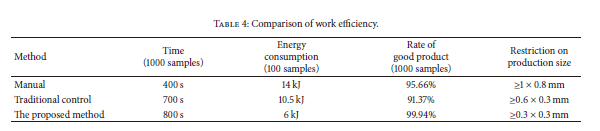

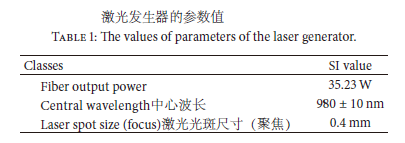

文献报道（2015，受特定实验条件限定，非本站设备实测）：采用混合控温的激光焊锡系统，相比手工焊与恒定激光功率焊，在达到同等焊点质量前提下，能耗约为一半，高质量产品率可达 99.94%。对量产客户而言，这意味着更低的单点成本与更稳的直通率，也是评估激光焊锡设备回报周期的核心指标之一。

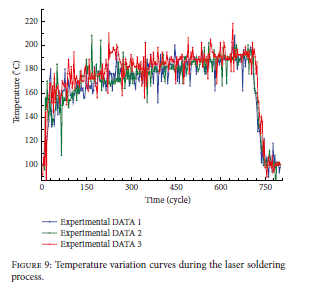

需强调：该数据为文献实验值，实际良率与能耗取决于具体焊点结构、基板材料与设备参数。选型时应以样件打样实测为准。下图为实验焊点温度响应与良率统计对照：

六、给选型与工艺的实操建议

控温能力优先于峰值功率：评估激光焊锡机时，重点看是否支持目标温度曲线编辑、前馈+闭环混合控温，而非只看激光瓦数；
焊剂选型影响测温可靠性：必要时配合局部排烟/气帘，降低挥发气体对红外信号的干扰；
微小焊点更敏感：连接器端子、MEMS 等窄间距场景对温度曲线容差极小，建议设备支持多段曲线存储与调用；
激光与烙铁搭配最经济：激光焊锡无法完全取代烙铁焊，按”窄间距/密集组装用激光、常规焊点用烙铁”灵活组合，综合成本最优；
打样验证不可省：任何新工艺导入前，用真实基板做温度曲线采集与拉力/显微检测。

常见问题

Q：激光焊锡和烙铁焊的核心区别？
A：烙铁靠”热传递”（烙铁头接触导热），激光靠”表面发热”（光斑定点非接触照射）。前者机械接触可能损伤敏感元件，后者无接触、可进入狭窄密集区。详见激光锡焊的构造原理。

Q：为什么加热初期不能用 PID？
A：焊剂挥发气体干扰红外测温，初期温度信号不可靠，PID 会因”测不准”而失控；此阶段靠热力学模型前馈给定功率，待焊剂蒸发、信号恢复再切 PID。

Q：99.94% 良率是你们设备的实测吗？
A：不是，该数据源自 2015 年公开文献、受特定实验条件限定。实际良率请以您的样件打样实测为准。

常见问题（FAQ）

为什么控温是激光焊锡的第一难题？

焊点质量对温度高度敏感：温度不足焊料不润湿产生虚焊；温度过头焊剂提前失效、基板内部出现肉眼不可见的微裂。且焊点温度同时受激光功率、焊料热力学参数、焊剂挥发三者耦合影响，无法靠单一变量调准。

激光焊锡热力学建模有哪两条主线？

三维有限元模型（FEM）：与实验一致性好，用于离线工艺仿真与参数寻优；积木式热流法（基于格林函数）：计算轻量，适合嵌入式实时控制中快速预测温度。

两条建模路线怎么配合使用？

FEM用于离线验证与标定，热流法用于在线前馈，构成先仿真标定、再实时跟踪的工程闭环。
