自动焊锡中锡珠形成原因及对策

在自动焊锡过程中，锡珠（solder ball）是常见的外观缺陷，轻则影响清洗与绝缘，重则导致短路不良。小马驰骋结合现场调机经验，把锡珠的成因归为三类，并给出对应的可落地对策，供工艺与设备工程师参考。

因素一：烙铁头接触过程中的焊料残留

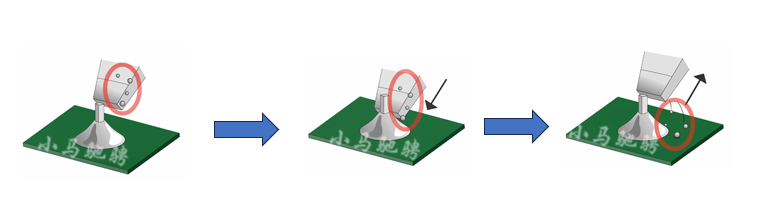

当烙铁头接触焊盘并撤离时，容易在加热源表面残留并脱落焊料，形成锡珠。根本原因是：加热的烙铁头上已附着多余焊料，撤离瞬间这部分焊料掉落、飞溅到周边。这是传统烙铁焊锡最常见的锡珠来源之一。

对策：确保接触阶段烙铁头上没有多余焊料附着；在温度可控、清洁的环境操作；缩短无效接触时间，只传递必要的热量。从这个角度看，激光焊锡是非接触式加热，没有物理烙铁头接触，因此锡珠明显少于传统烙铁焊锡，在精密、小间距焊点上有明显优势。

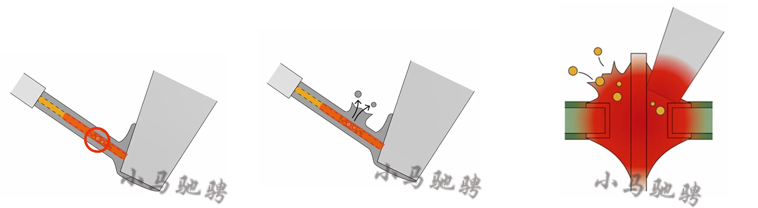

锡丝送料速度失控也是锡珠主因。锡线内含松香（助焊剂），送料过快时助焊剂被迅速加热而爆裂飞溅；送料过慢则焊锡过热、助焊剂同样气化爆裂。两者都会把熔融焊料以微粒形式甩到周边，形成锡珠。

对策：把送料速度控制在与温控曲线耦合的最佳区间；采用破锡送锡器——在锡丝上开凹槽，减缓内部助焊剂瞬蒸，从源头抑制爆裂。小马驰骋的破锡送锡器可覆盖 0.4mm 至 2.0mm 锡丝直径范围，适配多数精细焊点。

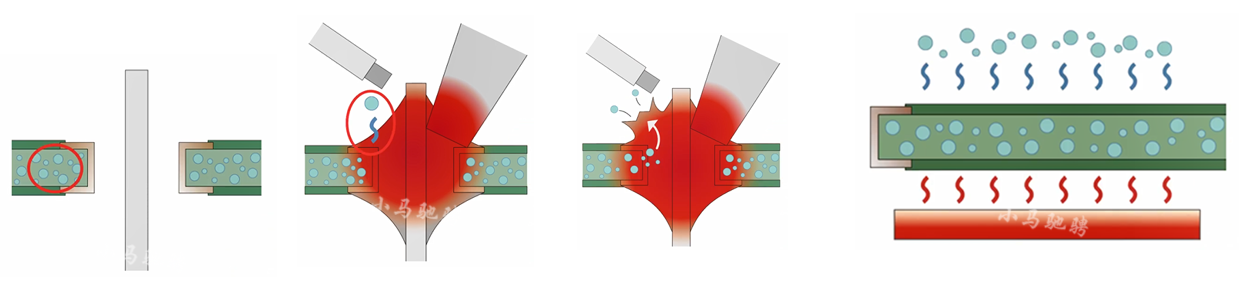

PCB 内部受潮是常被忽视的锡珠来源。加热时板内水分汽化逃逸，把表层焊料顶出形成锡珠，这与焊接工具本身无关，而在于来料与存储状态。雨季、回南天等环境湿度高时尤为明显。

对策：焊接前对电路板/元件做适当烘烤除湿；规范来料仓储的温湿度与保质期管理；对长期暴露的板材上线前先烘干。这是与焊接设备无关、但直接影响良率的现场管理动作。

锡珠的成因横跨工具（接触残留）、工艺（送锡速度）、材料与环境（受潮）三个层面。作为现场工艺人员，先定位是哪一类主导，再对症调整：接触残留优先优化接触节奏或考虑非接触激光焊；送料问题调速度+上破锡送锡器；受潮则抓来料除湿。焊接质量不只取决于设备，更取决于对这三类因素的持续管控。

主要有三类成因：烙铁头接触焊盘撤离时残留焊料掉落飞溅；送锡速度控制不当导致助焊剂受热爆裂；PCB与元件受潮，加热时水分汽化把表层焊料顶出。

激光焊锡是非接触式加热，没有物理烙铁头接触，不存在烙铁头残留焊料掉落的问题，因此在精密、小间距焊点上锡珠明显少于传统烙铁焊锡。

送料过快时助焊剂被迅速加热爆裂飞溅；送料过慢则焊锡过热、助焊剂同样气化爆裂，都会把熔融焊料甩成微粒形成锡珠。应把送料速度控制在与温控曲线耦合的最佳区间。

在锡丝上开凹槽，减缓内部助焊剂瞬蒸，从源头抑制爆裂飞溅；可覆盖0.4mm至2.0mm锡丝直径范围，适配多数精细焊点。
