IPC-J-STD-001是全球达成行业共识的涵盖焊接材料和工艺的标准，全面提供电子组件可接受性问题在生产过程中的解决方案。
IPC J-STD-001 的要求作为电子组装制造的独特行业标准而备受关注。该标准规定了实现高质量焊接的材料和方法，及其验证和质量标准。在制定这一重要标准时，IPC 收到了来自世界各地27个国家的公司的数百条要求。因此，J-STD-001 已被全球许多公司采用作为提高员工焊接技能的工具
美国国家航空航天局（NASA）也改变了自己的标准，宣布应用J-STD-001作为NASA批准的焊接标准。
IPC-J-STD-001 标准概述
IPC-J-STD-001H以其焊接工艺和材料的标准而享誉全球。该标准规定了电子组件制造的焊接实践和质量要求。传统上，电子组装（尤其是焊接）标准包括更全面的教程，重点关注原理和技术。 为行业带来了最新标准，包括有关使用X射线检查通孔焊料状况的指南。为了充分理解本文件的建议和要求，可以结合IPC-HDBK-001、 IPC-A-610获得更深入的知识。它们被同步开发，能更好的服务于电子组件的工艺和质量管控。
当前最新版本：IPC-J-STD-001H，英文版本于2020年12月发布，中文版本于2021年5月发布。
验收标准
该标准描述了制造焊接电气和电子组件的材料、方法和验收质量标准。本文件的目的是确保过程控制方法能够确保产品制造过程中质量水平的一致性。
J-STD-001H（修订内容）
001H的重要变化
在IPC J-STD-001H中，对焊接工艺的清洁度（评估离子残留物的测试方法）进行了重要修订，这一点在过去25年或更长时间里没有改变。多年来，军事应用标准（MIL-STD-2000、J-STD-001等）已包括ROSE测试（通过溶剂萃取剂的电阻率检测和测量离子表面污染：M 2.3.28 T ）。 ）满足氯化钠当量1.56μg/cm2的离子洁净度要求。然而，20 世纪 70 年代制定的统一 ROSE 测试值 1.56 µg/NaCl 不再被视为可接受性的客观证据，并被结论为“过时”。因此，对于高可靠性制造工艺，建议使用此修订版的清洁度要求。
离子清洁度要求的国际审查
J-STD-001H 随附一份白皮书“IPC-WP-019A：离子清洁度要求国际审查概述”，报告了变更的背景。关于 ROSE 测试的最大误解是，如果测试通过的数字为 1.56 或更低，则组件是“干净的”或“可接受的”，如果测试结果为 1.56 或更大，则该测试通常被称为“清洁度测试”是在组件“脏”或“不合格”的自然假设下进行的。目前的情况是，正确判断的案例并不多。
3 类可接受条件示例

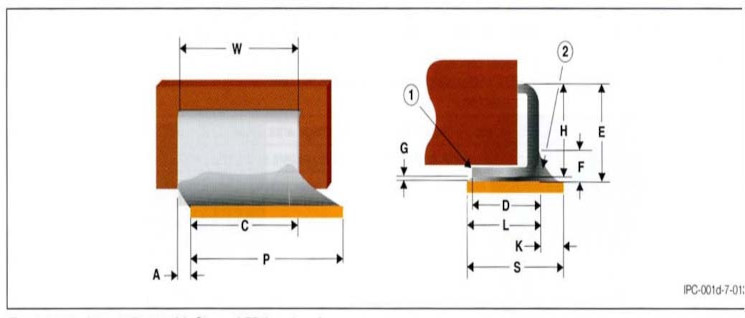

| L型带状引线 | 高调组件 | ||
 |  | ||
| 最小焊角高度 (F) 在焊料焊角厚度 (G) + 25% 引线高度 (H) 范围内。〇还是×？ | 最小尖端结宽度 (C) 为引线宽度 (W) 的 50%。〇还是×？ | 最小端接宽度 (C) 应为端接宽度 (W) 的 75%。〇还是×？ | 允许的最大侧面突出 (A) 最多为端接宽度 (W) 的 25%。〇还是×？ |
| 〇：(G)+25%(H)以内或(G)+0.5mm以内 | ×：(W)的75%或(P)的75%，以较小者为准 | ×：C=W | ×：不允许 |
