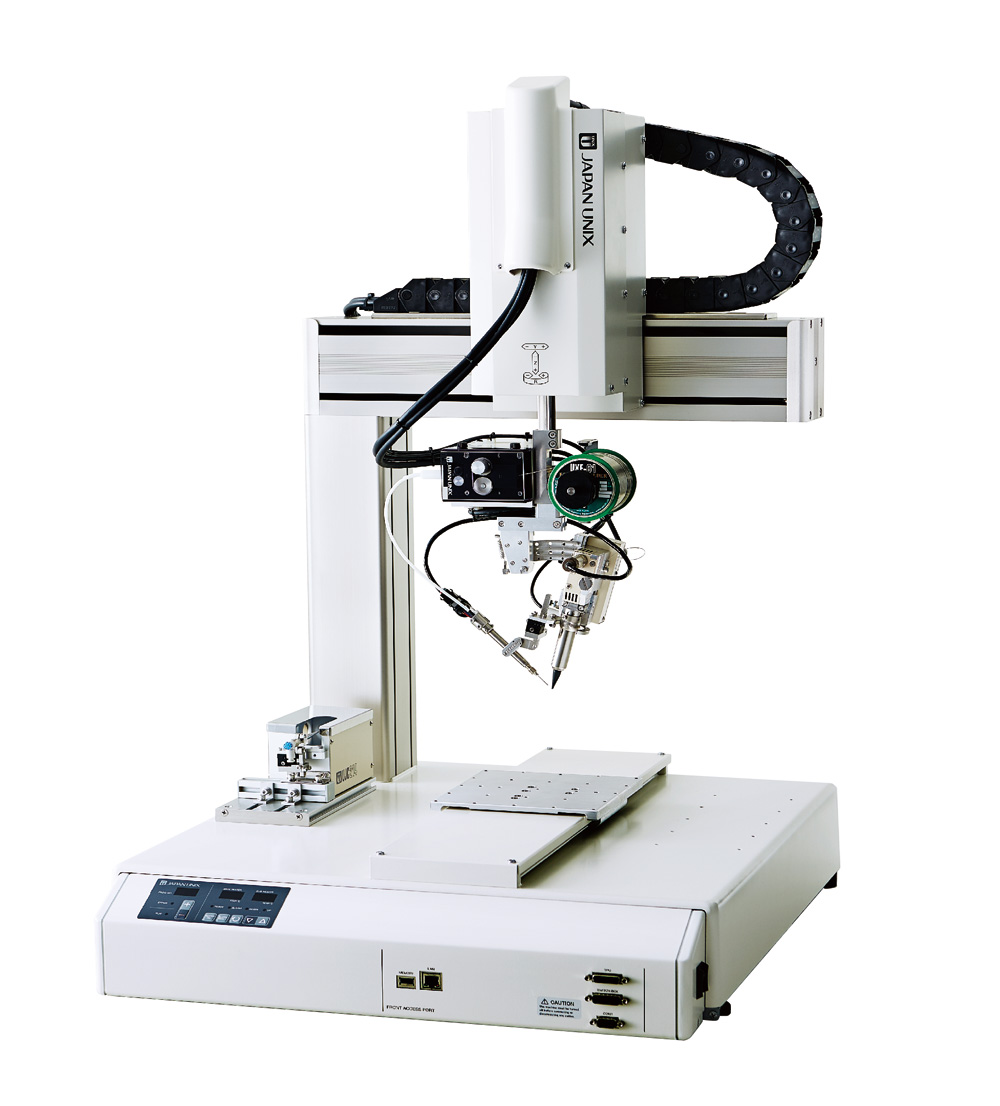

DF404S 桌面自动焊锡机（宽型 400×365mm）

DF404S 是 DF 系列最大型号，工作台 400×365mm、最大负载 15kg、支持 M 型基板，专为大型线路板、多排连接器与重负载工件的批量焊锡设计。

大板与重负载场景

• 车载电子大板、M 型基板、多排连接器等超 300×275mm 工件；
• 长行程 + 15kg 负载，适合连续批量作业；
• 宽型机身（584×635×934mm，约 52kg），需预留占地。

真实规格（DF404S）

项目	数值
工作台(最大夹具)	400×365 mm
基板支持	M 型基板
行程 X/Y/Z	400×400×100 mm
轴数	4 标准轴 + 可选 2 辅助轴（最多 6 轴）
X/Y 最大速度	900 mm/s
Z 最大速度	400 mm/s
重复定位精度	X/Y ±0.01mm，R ±0.008°
最大负载	15 kg
控制器	内置焊锡控制器
加热器	250W
联网	以太网 + COM（工业 4.0/IoT）

与 304S 的取舍（尺寸 / 占地 / 预算）

工件 ≤ 300×275mm → 304S 更省占地与预算；工件更大或要 M 型基板 → 404S。三款轴精度一致，差异仅在行程、负载与机身尺寸。

典型应用

车载电子大板、M 型基板、多排连接器等大尺寸工件；重负载、长行程场景。

配套与耗材

• 烙铁头清洁盒：全系 UJC-214WIIL（带真空功能）；
• 焊接头 UMC-090-BHS / UMC-090-BHL（选配）；送锡器 UPM-024 / UPM-024CC；
• 烙铁头 / 送锡器 / 氮气配件与 UNIX 系列通用。

常见问题

Q：DF404S 适合多大基板？
A：工作台 400×365mm，是 DF 系列最大型号，支持 M 型基板，适合大线路板与重负载工件。

Q：404S 和 304S 怎么选？
A：看基板是否超 300×275mm 或是否要 M 型基板。超了选 404S，否则 304S 更省空间。
