产品概述

自动焊锡模组 USP5 是新型通用的自动焊锡组件，通过 IO 接口可轻松与机械臂组合使用，标准配置含焊锡控制器 USC-871、送锡器 UPM-023 与焊接头 UMC-093A，适用于在线式、转盘式等多种生产工序。本页含规格书与标准构成。

新型通用的自动焊锡组件USP5

简单/高性能的焊锡模块

通过IO接口可以轻松的与您的机械臂组合使用

标准配置

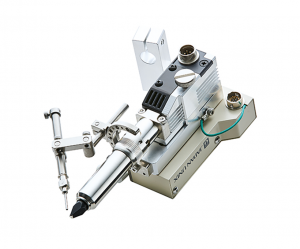

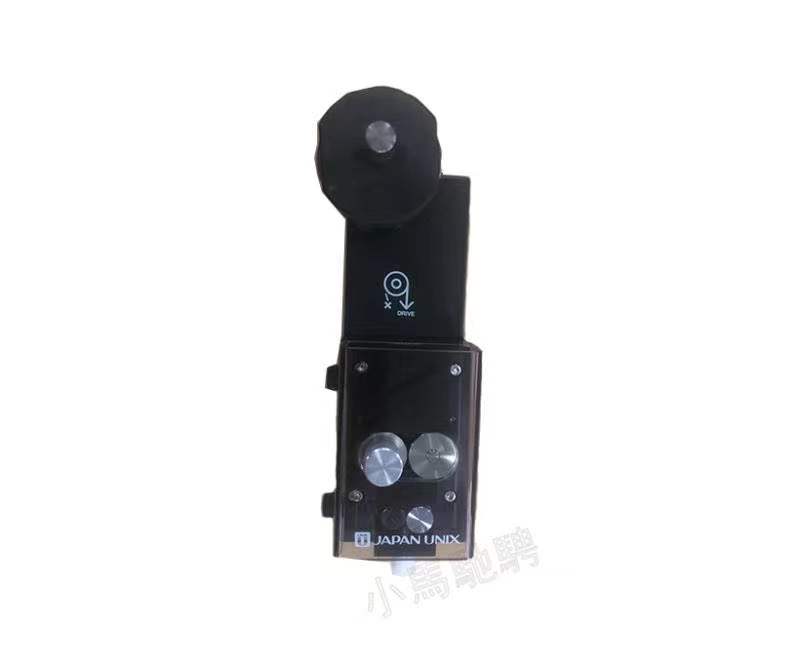

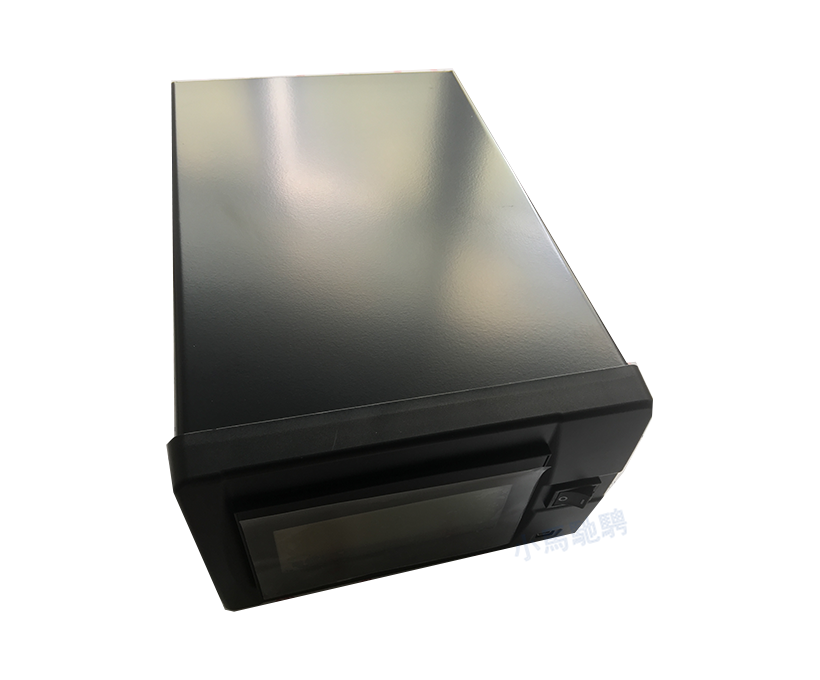

焊锡控制器 USC-871	送锡器UPM-023	焊接头UMC-093A
人性化设计，程序设定更简单・触屏方式 ・通过Excel可进行简单操作 ・可最多 容纳255个焊接条件 ・可提供多种电压、多国语言（中，英，日，德，西，韩）	・使用编码器检测错误功能 ・检测自动送锡打滑，堵塞和用完的问题 ・供给精度高・可选配Clean-cut送锡器，减少锡珠飞溅	高质量，高强度，专为自动化组合设计・标配250W加热器， ・高功率的烙铁头，加热器分离型 ・容易更换、维护

搭载装置效果图

在线式生产	转盘式生产	安装例

三大特点

简洁的装置构造，可以实现快速导入	性价比好，提供专业焊锡工艺保障	可对应各种各样的生产工序和机械臂（工业机器人）

将数据导出到EXCEL，程序设置和管理变得容易

・使用EXCEL，数据输出，程序设置和编辑变的简单

・使用PC，数据管理变得简单，并且可以多个设备设置继承在一起执行

使用通信端口连接至 (外部）设备，监视 运行状态。

・可以输出运行状态和温度，以便使用该数据

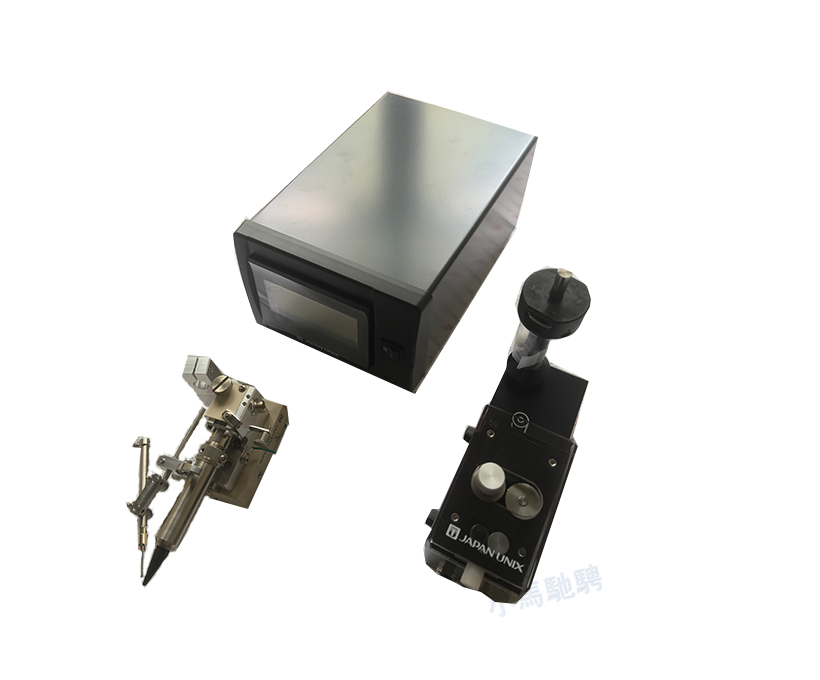

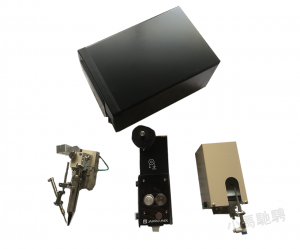

三组件（控制器，焊接头，送锡器）                   四组件（控制器，焊接头，送锡器，吹锡清洁盒）

*多条件焊锡控制器Soldering ProⅢ USP-870已停产。替代型号为USP5

UP5规格书
焊锡条件数	255个条件	监视器功能	输入·输出·感应·准备·计数值
焊锡条件内容	1次-4次送锡	外部输入输出	接收器/源︰选择〔出厂设置)         输入;启动,停止.烙铁头下降.送锡，自动降温模式、加热器ON，复位错误，焊锡条件输入，8位                  输出;运转中、准备﹑送锡警报加热器报警.移位输出，自动模式，烙铁头下降中                                        外部I/O;24V外部供应
	1次-4次加热时间
	烙铁头下降:ON/OFF
	烙铁头上下感应器:有效/无效
送锡控制	送锡马达:2相
	焊锡异常检测:根据编码器的检测方式
加热器数	1个
加热器类型	200W:交交式加热器              250W:交叉式加热器L·                  交叉式加热器LS	多语种	日语,英语.中国语等8国语言
		电源	AC100v 50/60Hz
加热器温度设定范围	200-450℃		AC110-120V 50/6OHz
休眠温度设定范围	150-250℃		AC220-230V 50/6OHz
操作面板	3.7英寸单色触摸屏	外形尺寸(mm)	约170(W) × 260(D)× 120(H)(仅控制器)

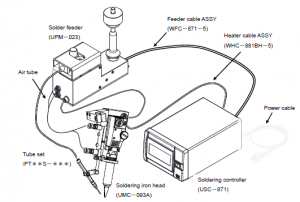

配置

标准构成内容

	品名	型号	数量	备注
1	控制器	USC-871	1	电源电压需指定
2	送锡器	UPM-023	1	送锡方式指定（常规，破锡型）
3	焊接头	UMC-093A	1	加热器类型指定（BHS,BHL型）
4	送锡器连接线	WFC-871-5	1	长度5m
5	温控线	WHC-881BH-5或者WHC-881AH-5	1	长度5m/
6	焊接头传感器线	WSC-871-10	1	长度1m
7	送锡管	PT**S-***	1	**：锡丝直径***:长度(指定40mm、70mm、100m 的其中任何一个)
8	气管	φ4双层	1	长度1m
9	控制器配件·电源线 ·外部I／O 连接器 ·电源保险丝 ·加热器保险丝 ·操作说明书（CD） ·专用工具软件	FCN-361J024-AU   5A 或者3.15A（*2）4A	1	含盖取决于电源电压 与操作说明书CD 同时提供
