自动焊锡装置组合搭配概述

本页按焊锡的 4 个主要进程，提供焊接头、送锡器、焊锡控制、烙铁头清洁等自动焊锡模块，可搭配组合您的生产线；并可扩展氮气发生器、氮气套筒、送锡避让装置、横向滑动装置、锡线预热机构、送锡角度微调装置、三轴烙铁头位置校准机构与 300W 大功率加热器。各模块型号与参数见下方对照表。

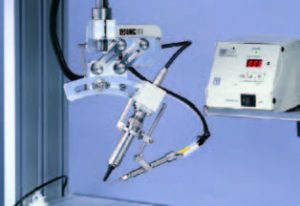

自动焊锡模组应用

提供各种自动化焊锡的解决方案

自动焊锡装置组合搭配焊锡设备选型支持

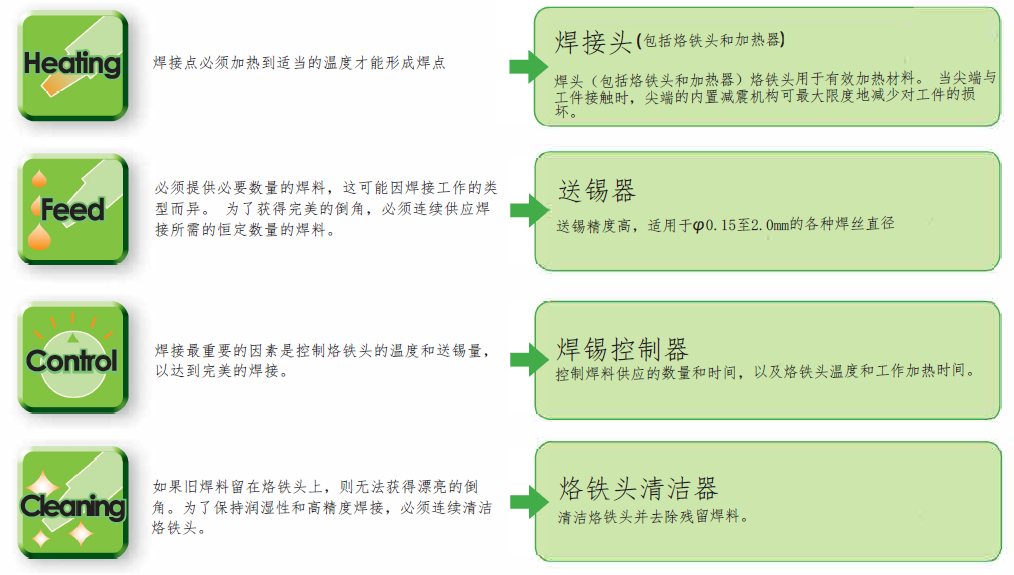

焊锡4个主要进程：

自动焊锡装置组合搭配焊锡设备选型支持

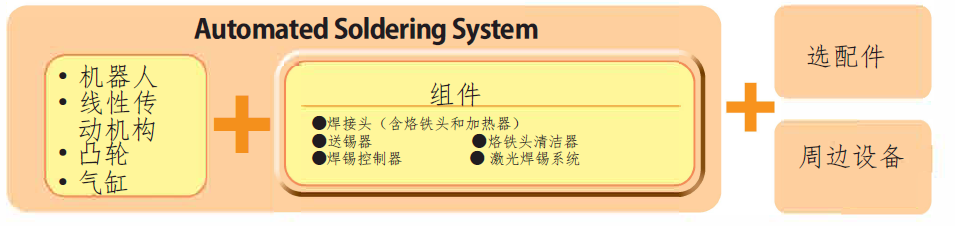

提供各种各样的自动焊锡模块,搭配组合您的生产线

焊接头	送锡器		焊锡控制	烙铁头清洁

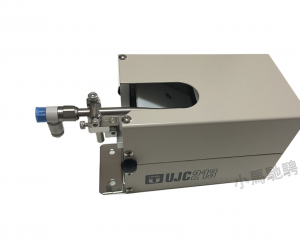

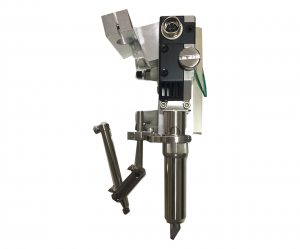

UMC-093A焊接头	UPM-023送锡器	UPM-052精密送锡装置	USC-881SR SOLDER KING V焊锡控制器	UJC-213吹气清洁器

标配于USP5系列加热器250w 重量650g 角度75度/90度(需预先选定）	配置气缸上下气阀锡线用完和堵塞，打滑报警适用锡线0.6/0.65/0.8/1.0/1.2（需预先选定）	内置5相步进马达编码器检测锡线用完和堵塞适用锡线0.15/0.2/0.3/0.4/0.5mm
UMC-087B焊接头	UPM-011A送锡器	UPM-007A粗锡线专用送锡器	USP5焊锡控制器	UJC-217钢丝刷清洁器

内置减震装置加热器200w 重量760g 角度75-90度	配置上下气缸配置锡线用完，堵塞感应器锡线直径：0.5-1.2mm	配置气缸上下气阀锡线直径Φ1.6-Φ2.0mm 尺寸W83.5D138H265mm 重量：1kg

整体解决方案。杰出的可扩展性！满足各种客户需求。

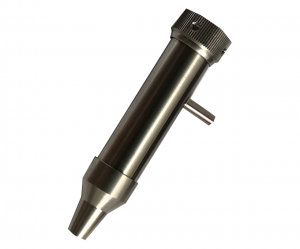

氮气发生器	氮气套筒	UMC-087-NS送锡避让装置	UMC-086/087-RL横向滑动装置	SHN-10-**锡线预热机构	送锡角度微调装置	三轴烙铁头位置校准机构UCS-410SZ系列	300W大功率加热器

适合无铅焊锡，高温焊锡产生氮气并改善无铅焊锡的可焊性。能预热和保护烙铁头升温		当送锡针干扰送锡时使用钢刷清洁装置时，送锡针头自动摆起，使烙铁头清洁更便捷	确保烙铁头和产品的接触头部X轴和Y轴方向滑动，吸收烙铁头移动时的振动，确保烙铁头和产品接触，提高焊锡质量	助焊剂飞溅和锡爆最小化解决方案通过预热锡线，使助焊剂飞溅和锡爆最小化，减少生产时间	防止送锡位置偏离送锡位置通过角度锁固定。送锡位置重复精度高可改善良品率。附着于焊接头，可前后或左右微调位置。	针对烙铁头不能自动对准一键自动校正烙铁头位置的偏移	提高加热器和烙铁头热量300W大热容量加热器消除热量不足的担心

常见问题（FAQ）

自动焊锡装置由哪些模块组成？

按焊锡的 4 个主要进程搭配，主要包含焊接头、送锡器、焊锡控制、烙铁头清洁四类模块，例如 UMC-093A 与 UMC-087B 焊接头、UPM-023 / UPM-011A / UPM-052 / UPM-007A 送锡器、USC-881SR SOLDER KING V 与 USP5 焊锡控制器、UJC-213 吹气清洁器与 UJC-217 钢丝刷清洁器。

送锡器怎么按锡线直径选？

按适用锡线选型：UPM-023 适用锡线 0.6/0.65/0.8/1.0/1.2（需预先选定）；UPM-011A 锡线直径 0.5-1.2mm；UPM-052 精密送锡装置适用锡线 0.15/0.2/0.3/0.4/0.5mm；UPM-007A 粗锡线专用送锡器锡线直径 Φ1.6-Φ2.0mm。

还有哪些可选装置可以扩展？

可扩展氮气发生器与氮气套筒（适合无铅焊锡、高温焊锡，产生氮气并改善无铅焊锡的可焊性）、UMC-087-NS 送锡避让装置、UMC-086/087-RL 横向滑动装置、SHN-10-** 锡线预热机构、送锡角度微调装置、三轴烙铁头位置校准机构 UCS-410SZ 系列，以及 300W 大功率加热器。
