UNIX（优尼）原装烙铁头全系总览

UNIX 原装烙铁头涵盖 P / L / LS 三大系列，匹配 100W–300W 卡口发热芯，采用加热器与烙铁头分离、可独立更换的设计，降低维护成本。其嘴型体系丰富，本总览先聚焦最常用的 D / V / N 大类（D 型含 D-R/D-S/D-N，V 型含 DVAP，N 型含 P※V/L※V 等），按焊点形态选型：

• UNIX D型烙铁头 选购指南 —— 宽焊盘、大上锡面，拖焊与点焊通用
• UNIX V型烙铁头 选购指南 —— 尖细嘴型，适合插针 / PIN 类窄间距焊点
• UNIX N型烙铁头 选购指南 —— 槽型嘴，拖焊与大热量点焊优选

下方为 P / L / LS 系列的产品参数与实拍，选型后仍不确定可查看上方各型详细指南或联系授权技术支持。

200w卡口发热芯用烙铁头P系列	250w卡口发热芯用烙铁头L/LS系列

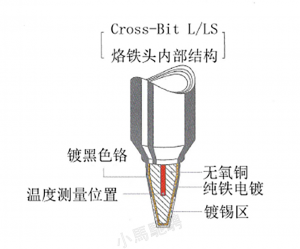

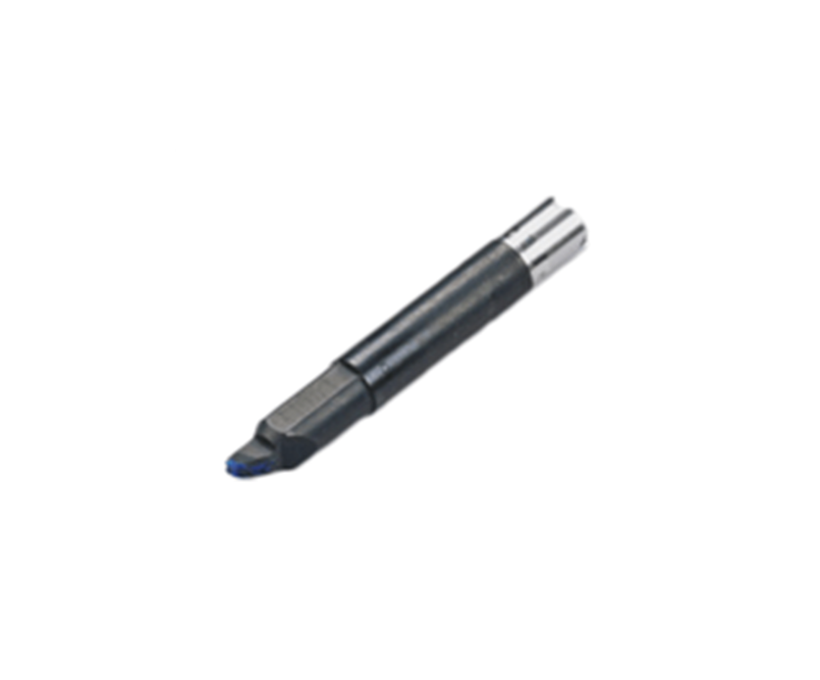

高品质卡口烙铁头，专为自动化焊接而设计 与卡口发热芯完美配合， 采用不锈钢卡口结构，确保精准定位（阴极）并接触加热器元件内部的内凹位置， 表面镀黑色铬， 烙铁头镀锡区使用无铅焊锡。 提供多种标准的烙铁头形状选择，涵盖了点焊和拖焊等多种类型， 烙铁头尺寸有三种，可适配100w到300w热容量的发热芯， 特殊需求的烙铁头可接受定制。	为了提升高精度温控的动态性能，我们的烙铁头设计将温度传感器的定位置于烙铁头的末端， 采用加热器和烙铁头分离的设计，使得两者可以独立更换，从而减少了维护成本， 在烙铁头完成铬层镀覆后，特别在其浸润区域镀以无铅焊锡， 提供长型和短型两种烙铁头选项，并且拥有多种形状的标准烙铁头供客户选择， 同时，我们也可以根据客户的特定需求，提供定制化的烙铁头服务。

标准卡口烙铁头（200w十字发热体适用）
   *灰色区域指镀锡区
*以下显示的是200w卡口发热芯标配烙铁头。其他变化包括100,300w制发热芯的标准烙铁头，半定制或全定制烙铁头。

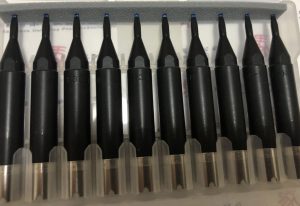

以下型号表中的产品实物图均为本司在库实拍；烙铁头嘴型线条图、结构示意图为 JAPAN UNIX 原厂技术资料。

	型号	A(mm)	B(mm)
	U20203P	0.8	0.5
	P2D-N	1	0.5
	P3D-N	1.5	0.5
	P4D-N	2.5	1

	型号	A	B
	P2D-S	2	0.5
	P25D-S	2.5	0.8
	P3D-S	3	1
	P4D-S	4	1
	P5D-S	5	1
	P6D-S	6	1.1

	型号	A	B
	P2D-R	2	1
	P25D-R	2.5	1.1
	P3D-R	3	1.2

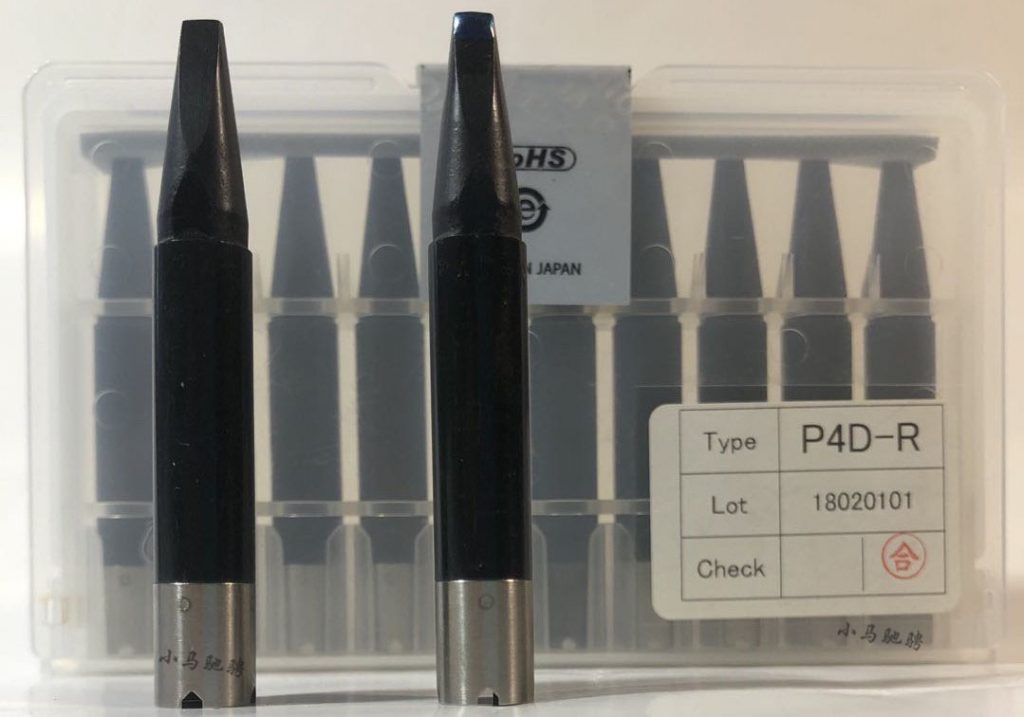

	P4D-R	4	1.5
	P5D-R	5	1.5
	P6D-R	6	2

	型号	A	B

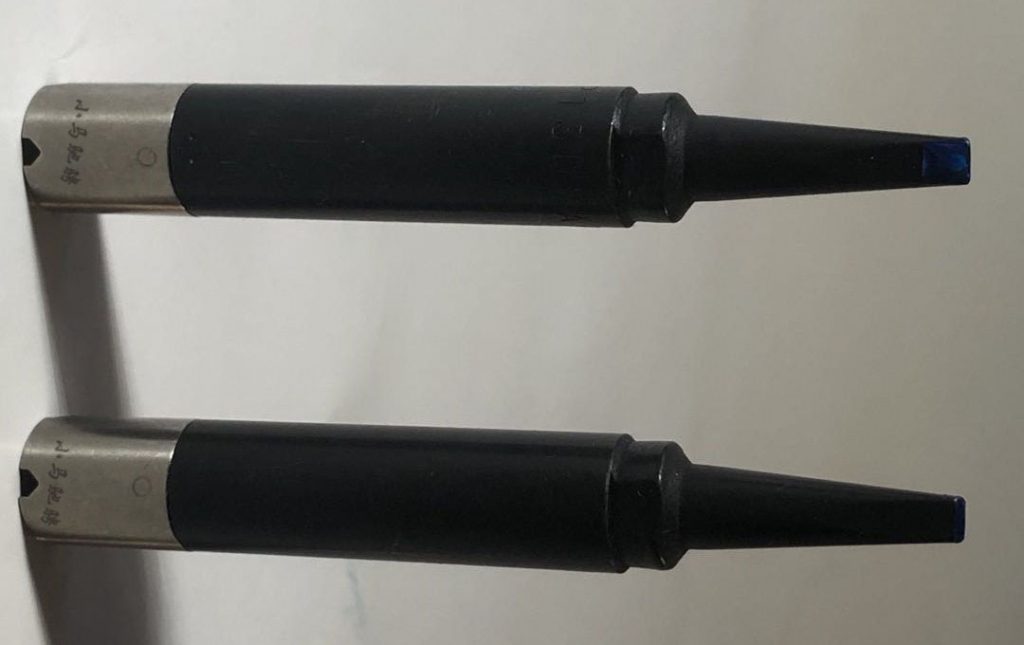

	P12DVAP	2	1.2
	P13DVAP	3	2.2
	P16DVAP	6	3.5

	型号	A	B

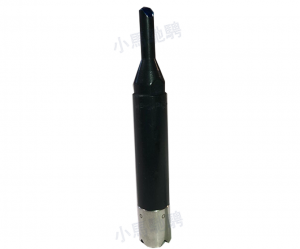

	P3PC-S	3	2
	P4PC-S	4	2.7
	P6PC-S	6	4
	P9PC-S	9	5.5

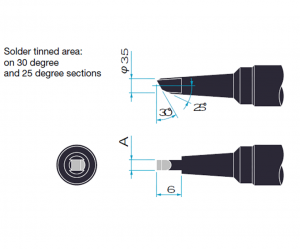

	型号	A
	P120BCPC	2
	P125BCPC	2.5
	P130BCPC	3

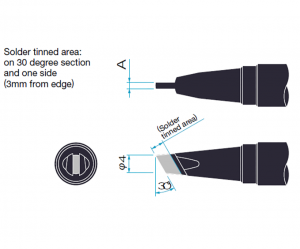

	型号	A
	P10DCN-R	1
	P15DCN-R	1.5

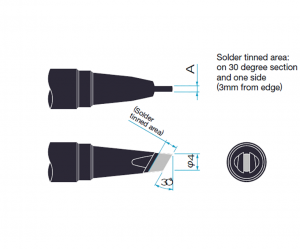

	型号	A
	P10DCN-L	1
	P15DCN-L	1.5

	型号	A	B

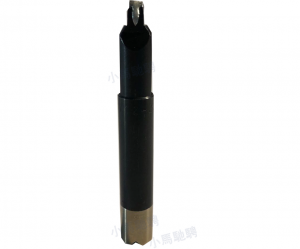

	P6V08-18	0.8	1.8
	P1V08-18	0.8	1.8

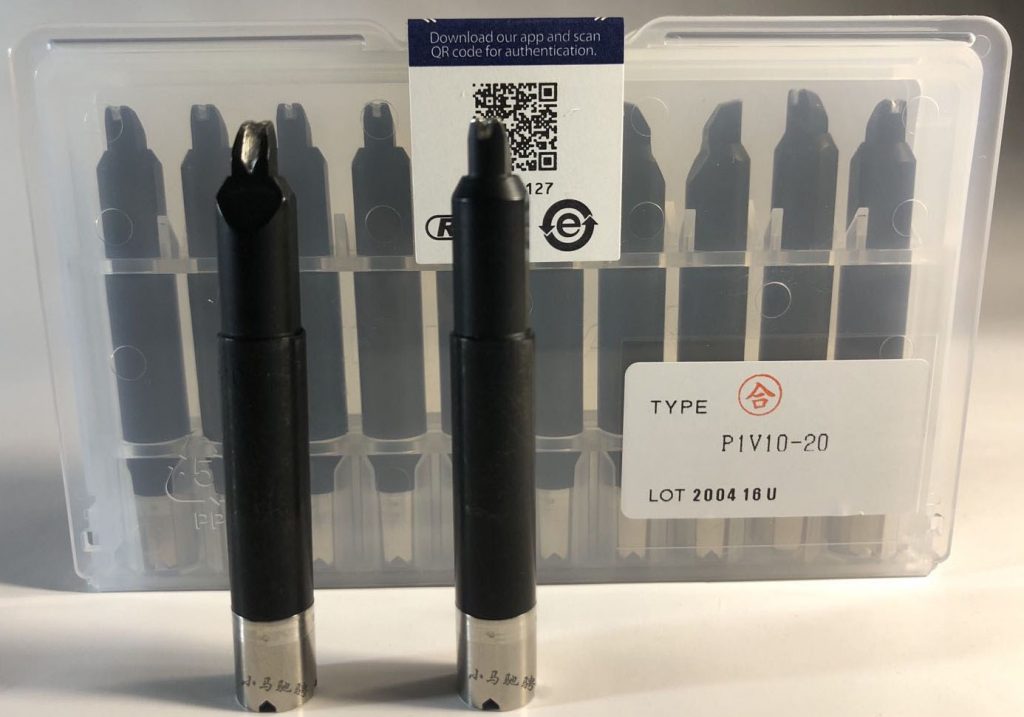

	P1V10-20	1	2
	P1V10-23	1	2.3
	P1V12-23	1.2	2.3
	P1V12-28	1.2	2.8

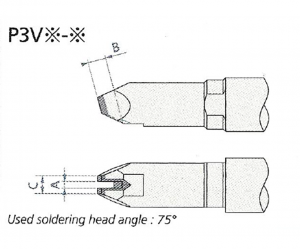

	型号	A	B
	P3V12-33	1.2	3.3
	P3V15-33	1.5	3.3

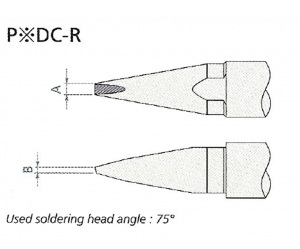

	型号	A	B
	P20DC-R	2	1
	P25DC-R	2.5	1.1
	P30DC-R	3	1.2
	P40DC-R	1	1.5

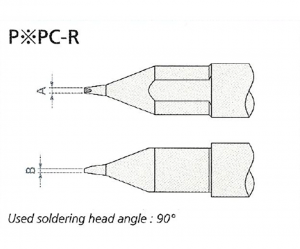

	型号	A	B
	P10PC-R	1	0.7
	P13PC-R	1.3	1

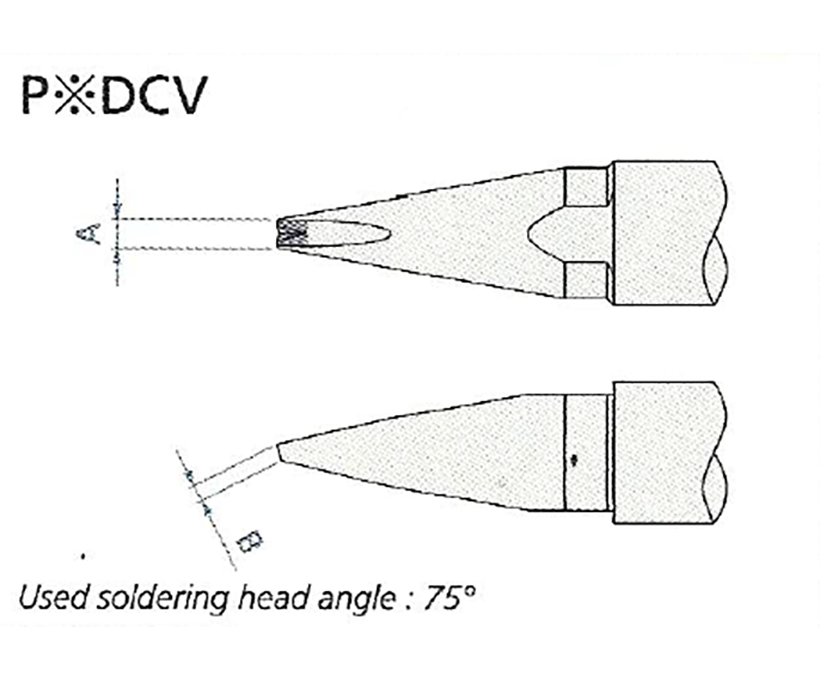

	型号	A	B
	P20DCV	2	1.2
	P30DCV	3	1.5

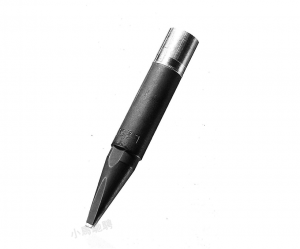

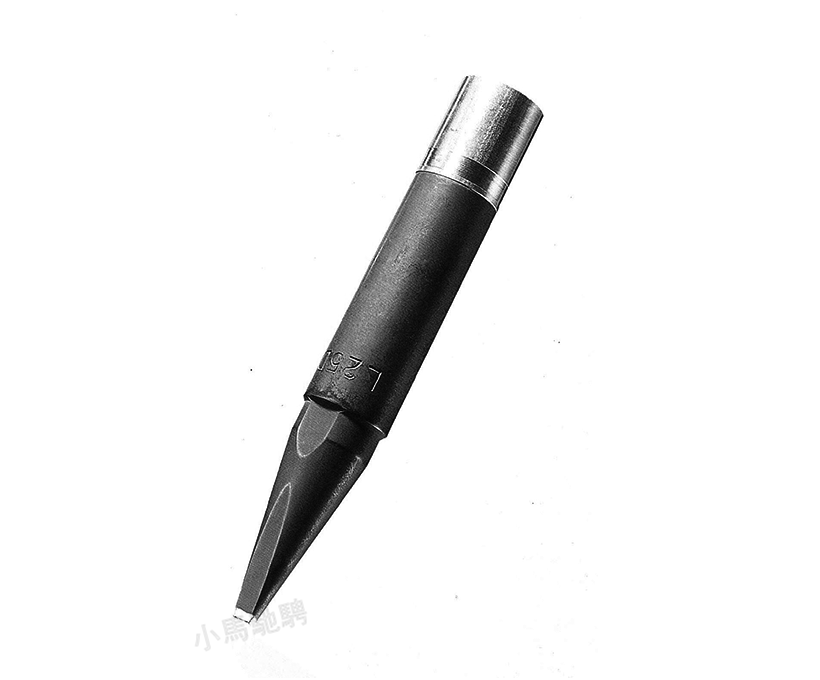

L/LS系列标准烙铁头（250w发热体适用）
   *灰色区域指镀锡区
*以下显示的是250w发热芯标配烙铁头。

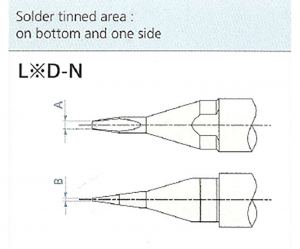

	型号	A	B
	L2D-N	1	0.5
	L3D-N	1.5	0.5
	L4D-N	2.5	1

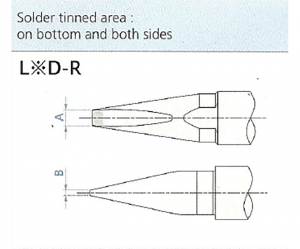

	型号	A	B
	L2D-R	2	1
	L25D-R	2.5	1.1
	L3D-R	3	1.2
	L4D-R	4	1.5
	L5D-R	5	1.5

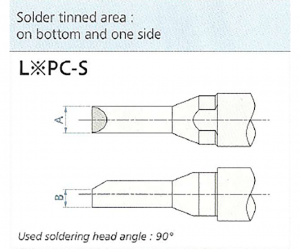

	型号	A	B
	L2PC-S	2	1.4
	L3PC-S	3	2
	L6PC-S	6	4
	L7PC-S	7	4.7
	L9PC-S	9	5.5

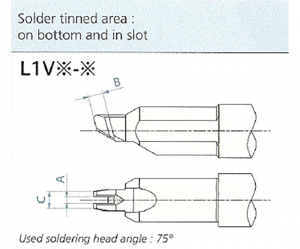

	型号	A	B
	L1V10-23	1	2.3
	L1V12-23	1.2	2.3
	L1V12-28	1.2	2.8
	型号	A	B

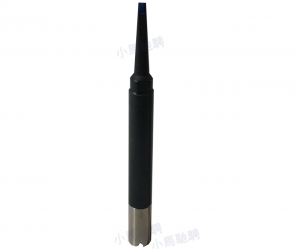

	L13DVAP	3	1.5

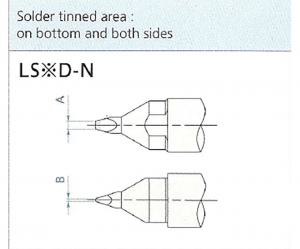

	型号	A	B
	LS2D-N	1	0.5
	LS3D-N	1.5	0.5

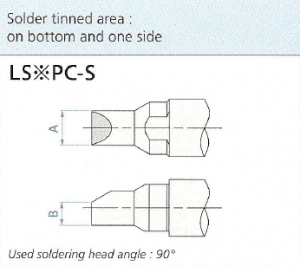

	型号	A	B
	LS2PC-S	2	1.4
	LS3PC-S	3	2
	LS6PC-S	6	4
	LS7PC-S	7	4.7
	LS9PC-S	9	5.5

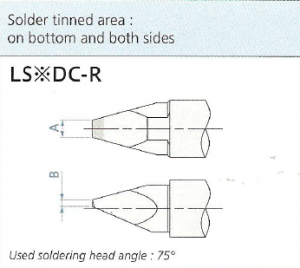

	型号	A	B
	LS20DC-R	2	1
	LS25DC-R	2.5	1.1
	LS30DC-R	3	1.2
	LS40DC-R	1	1.5
	LS50DC-R	5	1.5

【选型指引：怎么选对嘴型】
UNIX 烙铁头有 P（200W 卡口）/ L·LS（250W 卡口）等系列，按以下因素选型：
· 元件大小：焊点越小，选用上锡面宽度 A（mm）越小的嘴型（如 0.8mm 的 U20203P、1mm 的 P2D-N）。
· 基板材料：对热敏感基板（如柔性板、精密元件）宜选热容量匹配、温度响应快的型号，避免过热损伤。
· 焊接方式：点焊选尖嘴/细嘴，拖焊（多引脚排焊）选宽面嘴型（如 P4D-S / P6D-S）。
· 发热芯匹配：P 系列配 200W 卡口发热芯，L/LS 系列配 250W 卡口发热芯，不可混用。
不确定选型时，可提供工件图纸或样品，由我司按日本 UNIX 标准协助选型，并支持半定制 / 全定制特殊形状烙铁头。

【典型应用场景】
· 电子制造：PCB 自动焊锡、连接器拖焊、精密元件点焊。
· 汽车电子 / 新能源：线束端子焊锡、电池极片点焊。
· 消费电子 / 家电：控制器板、传感器焊点。
· 手工补焊工位：手工烙铁用烙铁头（另见「手工烙铁用烙铁头」页）配套使用。

【正品保障与授权】
本页所列 UNIX 原装烙铁头为日本 JAPAN UNIX（优尼）原装进口，由深圳市小马驰骋科技有限公司作为授权服务商提供正品保证与技术服务。
· 正品识别：详见《UNIX 机器人烙铁头之真假辨识》。

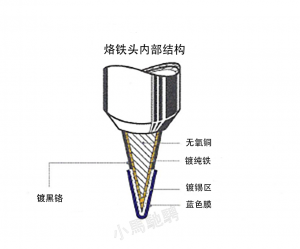

· 镀层工艺：烙铁头浸润区镀无铅焊锡，表面镀黑铬，不锈钢卡口结构确保精准定位。
· 售后：加热器与烙铁头分离设计，可独立更换，降低维护成本；遇选型或寿命问题可联系我司技术支持。

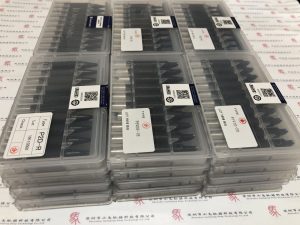

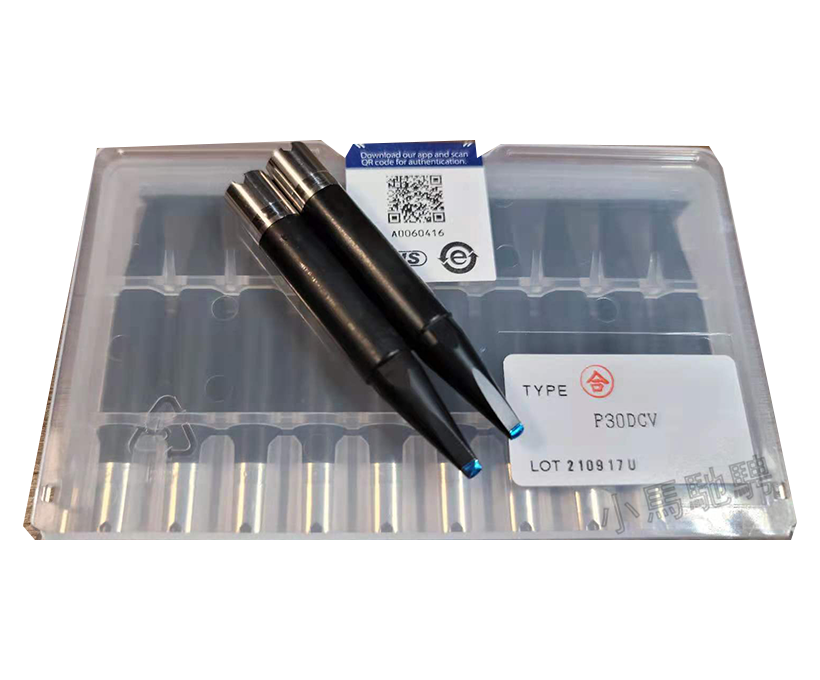

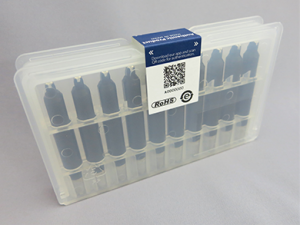

2018后包装



JAPAN UNIX公司声明

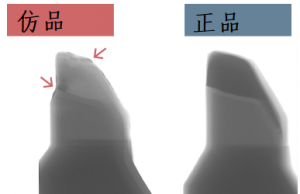

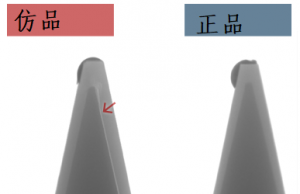

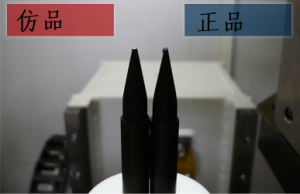

警告：小心假冒伪劣产品！

JAPAN UNIX公司郑重声明，市场上出现了假冒我们产品的粗制滥造仿制品，包括自动机专用烙铁头和手焊烙铁头。这些仿制品主要在中国、韩国和台湾地区流通，部分仿制品甚至擅自使用我们的商标，使得消费者难以辨别真伪，进而导致顾客遭受损失。

使用这些仿制烙铁头会导致产品寿命大幅缩短，并且根据用户反馈，仿制品可能会严重损坏机器主体，缩短发热芯的使用寿命。

JAPAN UNIX公司明确指出，对于因使用仿制品而造成的任何损害、事故或故障，即便在保修期内，我们也概不负责。

我们公司将密切监控仿制品的生产和销售，并采取包括法律行动在内的果断措施，以打击商标侵权行为。我们强烈建议消费者在购买时，应选择正规渠道，深圳市小马驰骋科技有限公司确保购买到正品产品。

请广大消费者提高警惕，避免购买到假冒伪劣的JAPAN UNIX产品。

更多阅读:

相关阅读

• UNIX 桌面式焊锡机（DF系列）
• 自动焊锡模组
• UNIX 加热器（发热芯）
• UNIX 烙铁头是空心的吗？（技术实拍解读）
• UNIX 机器人烙铁头之真假辨识

相关产品：防锡渣飞溅的吹锡清洁盒 · DF 台式焊锡机器人 DF204S / DF304S / DF404S · 手焊烙铁头 · UNIX BH 加热器（配 L 系列烙铁头·250W）

常见问题（FAQ）

UNIX 烙铁头是空心的吗？

不是。UNIX 原装烙铁头采用空心卡口结构，烙铁头与发热芯（加热器）为分离设计，温度传感器置于烙铁头末端，二者可独立更换，既保证精准定位又降低维护成本。

P 系列 / L / LS 系列烙铁头怎么选？

按匹配发热芯的热容量选：P 系列配 200W 卡口发热芯，L / LS 系列配 250W 卡口发热芯；烙铁头尺寸有三种，可适配 100W–300W 热容量的发热芯。特殊需求可接受定制。

D型、V型、N型烙铁头分别适合什么焊点？

D 型上锡面宽，适合宽焊盘与拖焊；V 型嘴尖细，适合插针 / PIN 等窄间距焊点；N 型为槽型，适合拖焊与大热量点焊。详见各型选购指南。

如何辨别 UNIX 原装烙铁头真假？

认准 JAPAN UNIX 授权代理商渠道与产品 engraving 型号，对照官方型号规则核对，谨防仿制平替。可参考《UNIX 机器人烙铁头之真假辨识》。

烙铁头表面的黑色铬层和镀锡区是什么？

表面镀黑色铬用于抗氧化与减少焊锡附着，仅在浸润（镀锡）区域镀无铅焊锡以保证焊接；灰色区域即镀锡区。

烙铁头可以定制吗？

可以。在标准形状之外，可按客户特定需求提供定制化烙铁头服务。

---
