产品概述

UNIX-41*R/41*G 系列是 JAPAN UNIX 出品、世界上使用率极高的 4 轴桌面焊锡机器人，万能型设计、生产品质稳定可靠；R 系列与 G 系列已分别停产并升级为后续型号。本页含标准配置、工件对应尺寸与选配件。

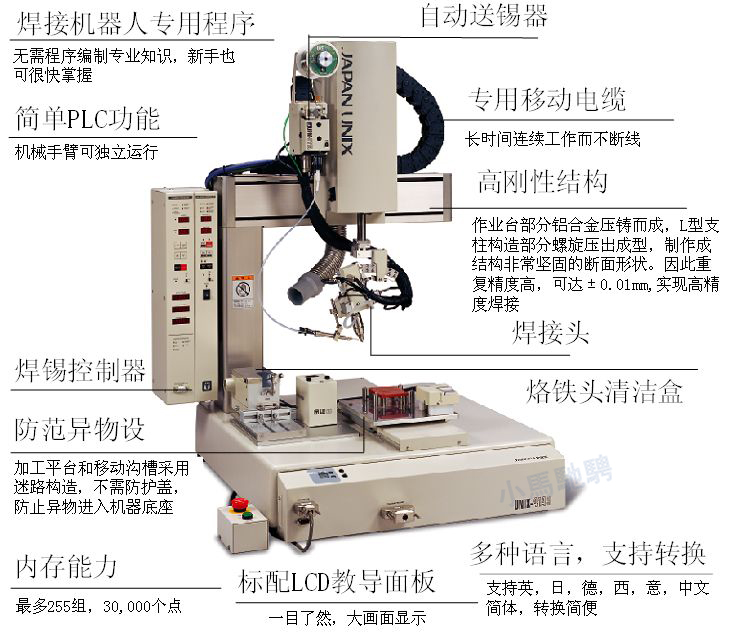

世界上使用率极高的4轴桌面焊锡机器人

UNIX-412R/UNIX-413R/UNIX-414R系列焊锡机器人

UNIX-412G/UNIX-413G/UNIX-414G系列焊锡机器人

R系列已经于2016年停产，升级型号为UNIX-412G/UNIX-DF413G/UNIX-414G焊锡机器人

G系列已经于201809月停产，升级型号为UNIX-DF304S/UNIX-DF404S/UNIX-DF204S焊锡机器人（UNIX-DF*04S系列）

万能型桌面机器人,焊接机器人中的畅销品。
在世界各地被长期使用，被引入各行各业并取得卓越成绩。
多彩的模型构造和可靠的成绩。一次性完成程序设定后，操作者只需按下按钮。
生产品质稳定可靠，可与焊接熟练工相媲美

通用性极强，上手速度快。
可实现即刻开工、快速焊接自动化

内置焊锡程序

.初学用户都很容易理解的编程方法

.支持8种语言（中，英，法，德，意，日，韩，西和捷克）

.内置计数功能（焊点，焊锡时间，加热器工作时间）

.配备锡线堵塞和锡线中断刚感应器

.自动待机温度模式

.灵活智能的可扩展编程功能

标准配置

机器人本体
焊接头	UMC-087A(413G,414G/413R/414R标配）或UMC-086S（412G/412R标配）
送锡	UPM-011A
锡线用完，堵塞感应器	AFS系列
清洁盒	UJC-214WII(R系列标配）/UJC-213(G系列标配）
送锡管	PT系列
开关盒	RK-SWB
温控线（加热器连接线）	WK-087D（413R/G和414R/G标配）  或  WK-087B（412G/412R标配）

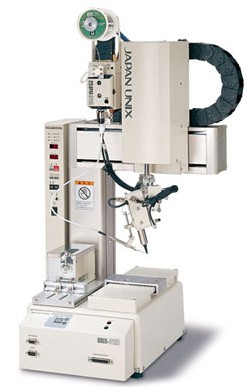

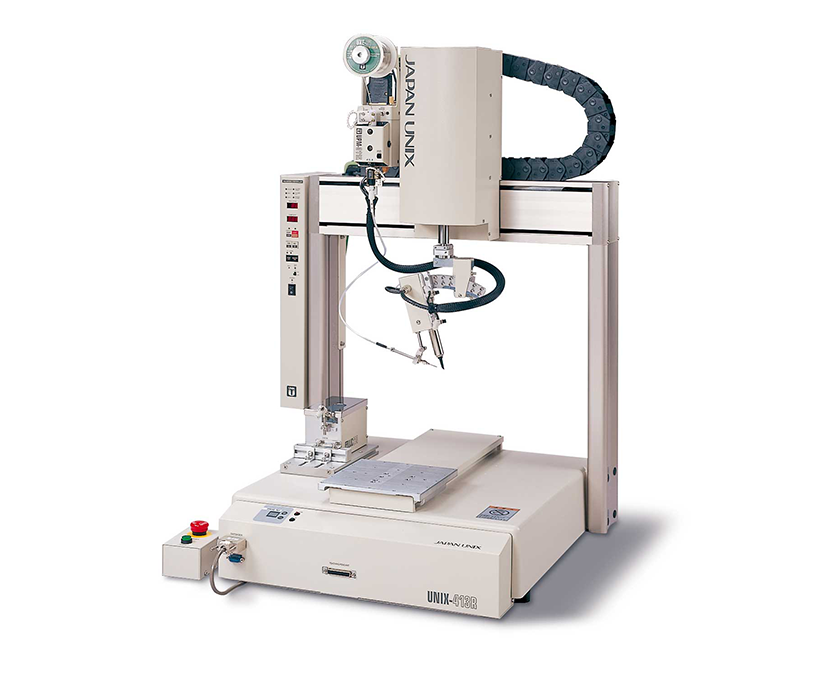

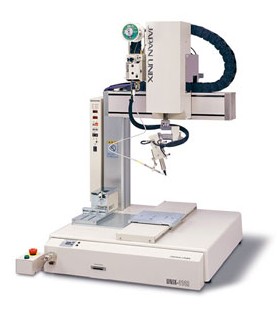

小型台式自动焊锡机器人UNIX-412R/412G	中型台式自动焊锡机器人UNIX-413R/413G	大工作台配备的台式焊锡机器人UNIX-414R/414G
可以对应工件的最大尺寸为200mm×210mm	可以对应工件的最大尺寸为300mm×275mm	可以对应工件的最大尺寸为400mm×365mm

焊接头
简单刚性结构设计集成烙铁头,向上/向下线性滑动机构 .200W大功率加热器控制温度 .一键更换加热器和烙铁头 .精确卡住烙铁头位置
	UMC-087A	UMC-086S

送锡器
精确送锡能力.可编程送锡速度和数量 .适合Φ0.5mm到Φ1.2mm直径锡线 .配备锡线堵塞和锡线中断刚感应器

选配件

最新的功能高性能选配件

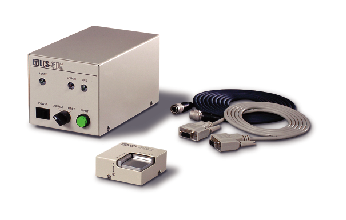

教导面板RK-TP-R	焊接头UMC-087A/086S	三轴烙铁头位置校正机构UCS-410SZ	钢丝刷清洁盒UJC-217
专门为焊锡应用设计大LCD显示(R系列标配，G系列选配）	用于点焊和拖焊.一步更换烙铁头和加热器.集成垂直压力缓冲机构（R系列标配）	快速自动校正因烙铁头消耗和热膨胀造成的位置偏移	两个钢刷同时旋转，除去烙铁头上的顽固污渍残留物。有效清除碳化物，锡氧化物和其他标准烙铁头清洁盒不能去除之物质

锡线预热SHN-10-**	破锡送锡装置UPM-011CC	氮气产生器UNX-200	氮气套筒
预先加热锡线，减少焊锡时因突然热冲击造成的锡珠和助焊剂飞溅。有效减少生产节拍时间**=锡线直径不能用于锡爆送锡装置	切开锡线减少锡珠和助焊剂飞溅双刀片结构确保精密正向/反向送锡	制造氮气环境，改进无铅焊锡的可焊性.防止氧化，提高爬锡和润湿性	从烙铁头末端吹出氮气

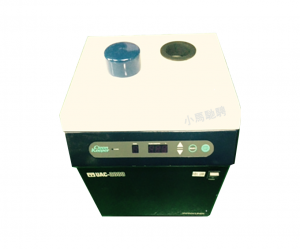

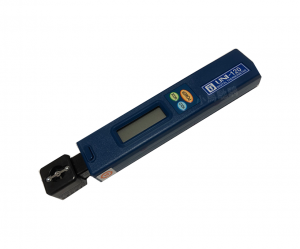

锁定机构	数字温度计UNISENSOR-701A	吸烟器UAC-2000	吸烟管UAC-9DS-413S/UAC-9DS-414S
记忆角度块提供稳定性。防止维护时容易产生的送锡位置偏差。完美复刻原来的送锡位置	手持设计，方便测量已安装好的烙铁头温度，适合常规温度管理	焊锡时，吸收助焊剂烟雾双重过滤器去除烟雾。3段吸力调整，过滤器堵塞传感器。	随焊接头移动，紧密靠近焊接头吸烟

 配件表

 标准送锡装置

送锡装置备品表

产品图片	对应送锡装置	名称	型号	备注
	UPM-011A	锡线中断感应器	AFS-RN-**	**=锡线直径 如05=Φ0.5Φ0.5/Φ0.6/Φ0.65/Φ0.8/ Φ1.0/Φ1.2
		锡线堵塞感应器	AFS-TN-**
	UPM-011CC	锡线中断感应器	UPM-011CC-RN**	破锡型**=锡线直径 如05=Φ0.5 Φ0.6/Φ0.65/Φ0.8/Φ1.0
		锡线堵塞感应器	UPM-011CC-TN**
		齿轮盒（含感应器）	UPM-011CC-GB
		滚轴单元	UPM-011CC-RU**

送锡零件（标准）

产品图片	线径	针头	针头套	送锡管	送锡管总长
	Φ1.2	ND-15GP	CL-B-3	PT12-***	***=050=500mm(412G)***=070=700mm(413G/414G)
	Φ1.0	ND-16GP	CL-B-2	PT10-***
	Φ0.8	ND-17GP		PT08-***
	Φ0.6	ND-18GP		PT06-***
	Φ0.5	ND-19GP		PT05-***

送锡零件（破锡型）

产品图片	线径	针头	针头套	送锡管	送锡管总长
	Φ1.0	ND-15GP	CL-B-3	PT10CC-***	***=050=500mm(412G)***=070=700mm(413G/414G)
	Φ0.8	ND-16GP	CL-B-2	PT08CC-***
	Φ0.6	ND-17GP		PT06CC-***

温控线（发热芯连接线）

产品图片	型号	长度	备注
	WK-087B	500mm	UNIX-412G/412R用
	WK-087D	700mm	UNIX-413G/414G/413R/414R用
