氮气产生器 氮气设备 防氧化丨小马驰骋
无需任何电源的氮气产生器
无需电源和贮气罐。只要有压缩空气，通常可以抽取性质稳定的高浓度氮气
（99.9%浓度：气压7kg/cm的情况下）。
从超轻、小型到大流量型号，产品种类非常齐全。
还安装了压力表和流量计。（UNX-100SS除外）
氮气发生器不仅可以用于全自动机器作业，还可用于手工锡焊作业。
（99.9%浓度：气压7kg/cm的情况下）。
从超轻、小型到大流量型号，产品种类非常齐全。
还安装了压力表和流量计。（UNX-100SS除外）
氮气发生器不仅可以用于全自动机器作业，还可用于手工锡焊作业。
产品概述

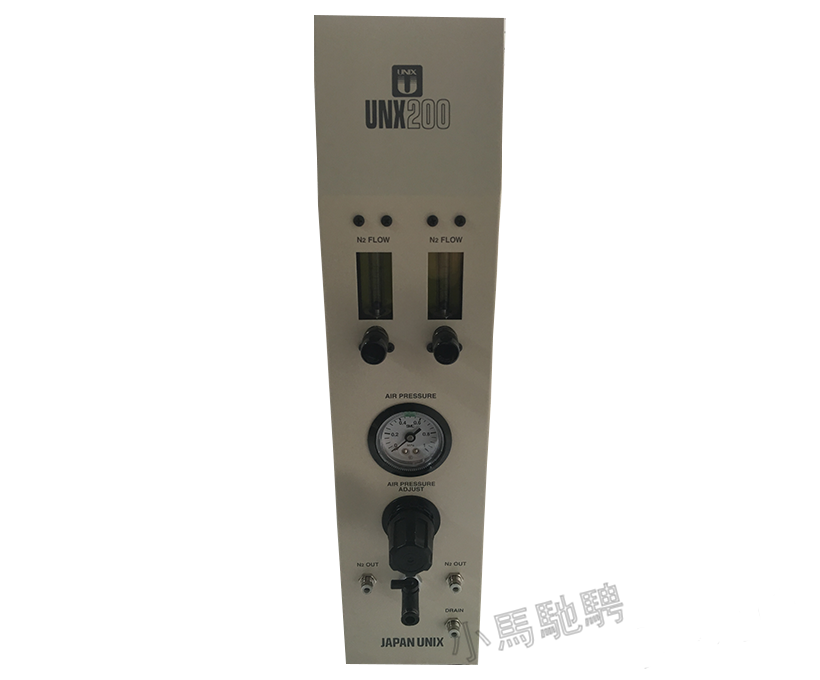

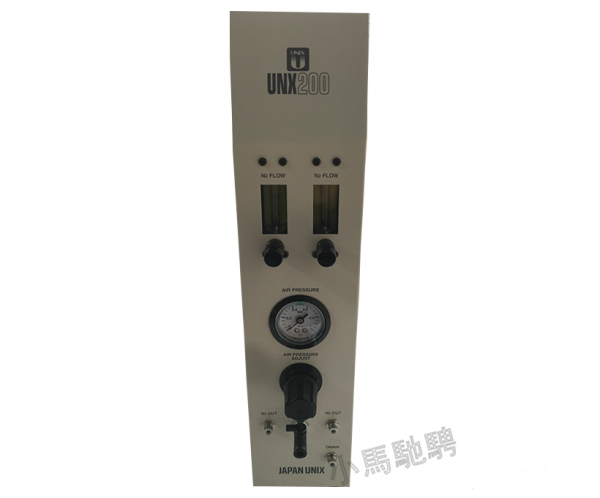

氮气产生器（UNX-200 / UNX-400）采用分离膜方式，只需接通压缩空气（4–7Kg/cm²）即可制取高浓度（95%～99.9%）氮气，为焊接提供隔绝氧气的惰性环境，从而减少焊锡不良、提高作业性与品质、延长烙铁头寿命。设备轻便、无需电源与保养、可连续 24 小时运转。
氮气产生器提供轻松舒适的氮气作业环境。提高作业效率及品质，增长烙铁头寿命，是无铅焊锡时代的领航者
●轻便，低价格
比传统设备轻便，低价。任何地方都可设置，不占空间
●无需电源
只需接压缩空气，即可使用。（4-7kg/c㎡)
●操作简单
只需操作调整钮，即可控制氮气浓度，流量●连续运转
不适用氮气瓶，所以无需换氮气瓶或确认残余量。可以连续24小时运转作业
●无需保养
无电气驱动装置，故无需保养
●无噪音，灰尘
无驱动装置，故运转时无噪音及灰尘发生
氮气状态下焊锡的效果
|
|
|
|

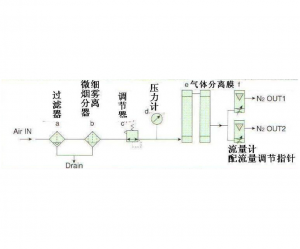

氮气发生器的发生过程 (UNX-200)

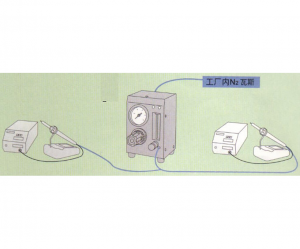

氮气用流量计（UNX-001）
●用途
工厂内已经有使用氮气槽，氮气瓶。无需使用氮气产生器时，加装流量计。测试，实验时，要记录氮气的流量资料时，加装流量计
●使用方法
双加热器（HN-W100)，UNICON-107等，在氮气作业环境中实施焊接时，在供给氮气装置与烙铁中间连接流量计，作为调整氮气的压力和流量
| 规格 | |
| 型号 | UNX-001 |
| 最大值 | 3L/min（另购1L/min，0.5L/min） |
| 连接口 | 背面 |
| 配管 | 进：6Φ，出:4Φ快速接头 |
| 外形尺寸（mm） | 90（W)*120(H)*80(D) |
| 重量 | 约1.1kg |
*内藏与UNX-200相同的流量计，压力计，压力调整
*UNX-001和UNICON-107F在使用工厂内氮气时的组合。(UNICON-107导入氮气时，请使用本产品）
| UNX-200 氮气产生能力 (NL／min) | |||||||
| 供给空气气压 Kg/cm2 | 氮气浓度 (%) | ||||||
| 99.90% | 99.50% | 99% | 98% | 97% | 96% | 95% | |
| 7Kg/cm2 | 2 | 3.66 | 5 | 7 | 9 | 11 | 13.34 |
| 6Kg/cm2 | 1.6 | 3 | 4 | 5.66 | 7.34 | 8.66 | 10.66 |
| 5Kg/cm2 | 1.23 | 2.2 | 3.2 | 4.33 | 5.66 | 7 | 8.34 |
| 4Kg/cm2 | 0.86 | 1.57 | 2.3 | 3.16 | 4 | 5 | 6 |
※ 操作温度∶ 25 ℃ 氮气浓度因为使用温度而改变。请注意该目录中的记录。
| 型号 | UNX-200 | |
| 流量 ※ | 2L/min | |
| 使用台数 | 电烙铁 | 1-4 |
| 焊锡机器人 | 1 | |
| 空气压力 | 4-7Kg/cm2 | |
| 外形尺寸 | 100(W)x430(H)x240(D)mm | |
| 重量 | 8Kg | |
| UNX-400 氮气产生能力 (NL／min) | |||||||
| 供给空气气压 Kg/cm2 | 氮气浓度 (%) | ||||||
| 99.90% | 99.50% | 99% | 98% | 97% | 96% | 95% | |
| 7Kg/cm2 | 4.33 | 9.17 | 12.33 | 18.33 | 23.33 | 28.33 | 35.00 |
| 6Kg/cm2 | 3.5 | 7.5 | 10 | 14.67 | 18.33 | 23.33 | 28.33 |
| 5Kg/cm2 | 2.83 | 5.83. | 7.67 | 11.5 | 15.33 | 18.33 | 21.66 |
| 4Kg/cm2 | 2 | 4.16 | 6 | 8.5 | 10.66 | 13.38 | 16.16 |
※ 操作温度∶ 25 ℃ 氮气浓度因为使用温度而改变。请注意该目录中的记录。
| 型号 | UNX-400 | |
| 流量 ※ | 4L/min | |
| 使用台数 | 电烙铁 | 1-8 |
| 焊锡机器人 | 2 | |
| 空气压力 | 4-7Kg/cm2 | |
| 外形尺寸 | 250(W)x740(H)x250(D)mm | |
| 重量 | 约20Kg | |

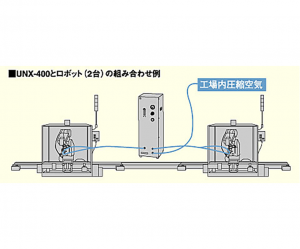

UNX-400和2台机器人的组合
氮气产生装置概要
概要
因采用分离膜的方式，只需接通压缩空气便可以得到高浓度 (99.9 ～ 95%) 的氮气。并且可以通过调整氮气流出口的流量和供给空气的压力在 95 ～ 99.9% 范围内进行氮气浓度的调节。
在大气中的氮气含量为 78% 。动物呼吸·物质燃烧所需的氧气含量为 21% 。同能引起物质氧化的被称为活性气体的氧气相对比 , 氮气是一种不活性的难于和其他物质化合的气体。所以在氮气环境下可以抑制物质的氧化。

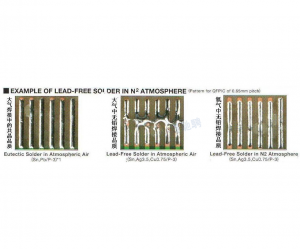

在 氮气环境下的无铅焊锡实际案例
( 间距为 0.65mm 的 QFPIC 用铜泊 )
※ 1 QFPIC 用铜箔 ( 间距 0.65mm) ，用焊锡机器人 进行焊锡，设定可以进行良好焊锡的条件并以之为标准。
分离方式的原理
压缩空气内微粒渗入气体分离膜而分离。照此原则分离氮气和富氧。
相关产品：氮气浓度测试仪 · DF 台式焊锡机器人 DF204S / DF304S / DF404S · UNIX原装烙铁头
常见问题（FAQ）
氮气产生器需要电源吗？
不需要。氮气产生器采用分离膜方式，只需接压缩空气（4–7Kg/cm²）即可使用，无电气驱动装置，因此无需保养、运转时无噪音及灰尘，并可连续 24 小时运转。
氮气产生器能制取多高浓度的氮气？
采用分离膜方式，接通压缩空气即可得到高浓度氮气，通过在 95%～99.9% 范围内调节氮气流出口流量与供给空气压力来控制浓度；大气中氮气含量约 78%，氮气为不活性气体，可抑制物质氧化。
UNX-200 与 UNX-400 有什么区别？
UNX-200 流量 2L/min，可配套 1–4 把电烙铁或 1 台焊锡机器人，外形 100(W)×430(H)×240(D)mm、重 8Kg；UNX-400 流量 4L/min，可配套 1–8 把电烙铁或 2 台焊锡机器人，外形 250(W)×740(H)×250(D)mm、约 20Kg；两者空气压力均为 4–7Kg/cm²。
氮气环境对焊锡有什么好处？
氮气环境下可减少假焊、短路、脱锡、锡尖、锡球、助焊剂飞散等不良，提高扩散率、减少烙铁头清洗次数，并实现无氧化膜焊锡、焊点高度安定、助焊剂残留与碳化物减少，从而延长烙铁头寿命、降低生产成本。
氮气流量计 UNX-001 是做什么用的？
当工厂内已有氮气槽或氮气瓶、无需使用氮气产生器时，可加装 UNX-001 流量计来测试或实验记录氮气流量；它内藏与 UNX-200 相同的流量计、压力计与压力调整机构，最大值 3L/min，外形 90(W)×120(H)×80(D)mm、约 1.1kg。
