产品概述

激光焊锡机（UNIX-LS 系列）是面向电子组装自动化的非接触焊锡设备，搭载同轴 CCD 与能量测定功能，支持半定制/完全定制及氮气保护焊接，并提供高速机型满足大批量生产。

激光设备的特点

简单易懂的激光锡焊位置确认*
激光锡焊头上标配同轴CCD相机*
软式光闸
75W、45W
4种激光类别。保护外壳提供必要的保护。

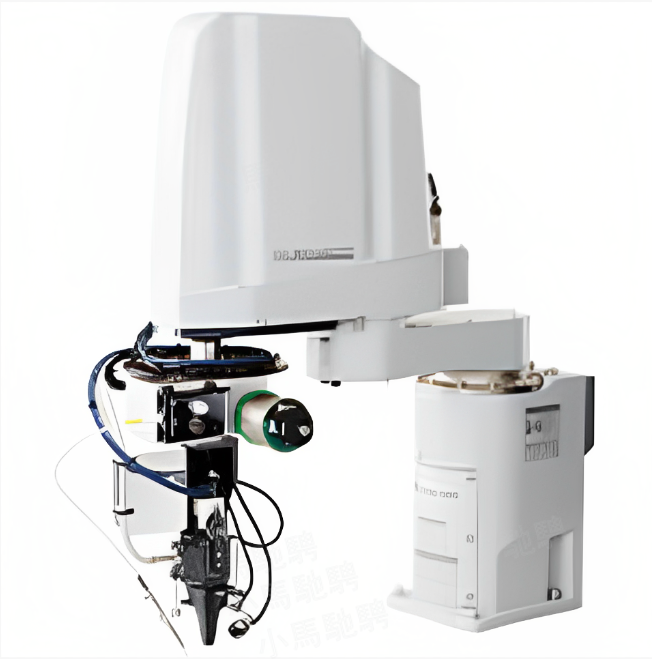

多轴型机器人搭载案例

桌面型机器人搭载案例

激光控制器

激光发生器

激光焊锡头

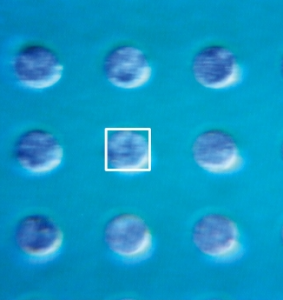

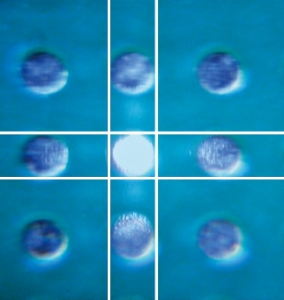

激光照射位置标记

线条型

四角型

致力于实现锡焊自动化。
同时支持生产线上必要的设备设计和自动搬运系统的引入。

应顾客需求，可定制引入设备。
遵照各公司制定的设备制作规格，并与指定设备制造商合作，
我们提供的不仅是设备，还包括工序及最佳锡焊设备引入方案。

半定制

现有的焊接系统已经标准化，以解决各种客户的自动化问题。从我们现有的模型中选择一个，

这些模型是半自动类型、自动传输系统，以及更多适合您的需求的模型。该系统包括一个多

轴焊锡机器人或桌面焊锡机器人。可采用接触式烙铁焊锡、激光焊锡。


带传送带的智能激光焊接系统

扔掉夹具！
完美整合零件插入和锡焊

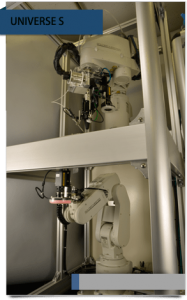

Universe系列中，实现了电子零件挑选、基板插入、锡焊的自动化，无需夹具和翻转作业。一系列的工序自动化成就了如今的完全自动化。无人・省人模式下，可实现24小时运转。

实现良品率99.99%	循环周期缩短1/3 设备空间也减小1/3	生产效率（UPH）是以往的3倍

激光焊锡系统Optolser System UNIX-LS系列1.机器人操作，画像处理直接通过外设电脑统一控制 2.画像位置补正机能 3.采用对基板部件无损害的半导体激光波该激光焊接系统以现场积累的经验和客户要求为基础，应对车载部品到智能手机部品	特点 ●同轴CCD画像系统搭载通过同轴CCD画像传感器可以方便的进行位置教导。从认识标志到焊盘每点补正对应，焊锡产量改善。●更小型化与之前相比，整体缩小体积30%，占地面积小。机器高度降低，生产线的可视性更好 ●能量测定功能用能量测定器对激光输出实测值进行测定并保存。可将数据用CSV文件导出。可进行激光输入输出值管理 ●简易AOI机能用画像处理系统来判定焊锡后的状态。帮助进行不良品判定●Z轴传感器对高度进行检知补正超高密度实装时微小高度偏差会极大影响焊锡品质。通过激光高度的检知补正可大幅提高良品率 ●作业者安全性作为具有技术领先的激光系统生产厂商，事实符合CLASS 4规格的设计 ●维护性滑动性保护玻璃可保护光学系统。易清洗维护 ●适合多种生产线方式不仅适合多品种少量生产的OFFLINE生产。也可根据需要进行大批量INLINE生产，并提供两层滑动保护玻璃

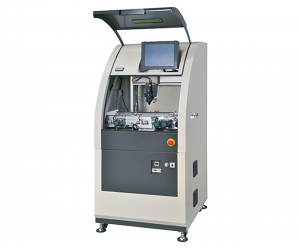

UNIX-LS1

UNIX-LSX

完全定制

为您提供一整套关于尺寸、电气和机械设备设计、带有传感器的安全罩、上料机和下料机、自动传输等方面的引入方案。

此外，可以同顾客指定的设备生产商协作，提出最佳的生产线设计方案。

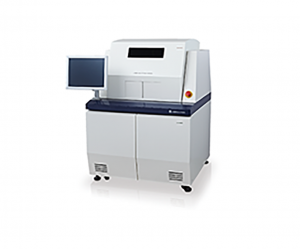

高速激光焊锡机

通过高速光学激光锡焊实现“倍速”
平均每个圆点仅需不到0.3秒。
从表面组装到插入零件，利用新激光锡焊施工法只需一台机器即刻实现高速锡焊的统一化。大大削减了电力消耗及维护所花费的作业时间，从而实现了高生产率。

超高速	创新	超小型

2倍超速。实现难以想象的速度。大约以前的一半。0.3秒/点	颠覆传统锡焊概念的新施工方法。无论焊锡膏还是锡焊线只需一台即可	设备尺寸可自由设计尺寸小巧省空间&省电力
・在激光照射装置上搭载新技术・速度约为传统激光的2倍・每100点不到30秒・缩短为传统型激光的一半传统激光：0.5～秒/点闪光激光：0.25秒/点～	・实现前后工序的统一化* ・同时搭载同轴观测系统。可肉眼观测到高速锡焊・通过直接演示可简单设定/操作・今后可实现自动校正及错误检测功能	・可进行最小尺寸~大规模设备的设计・固定好工作台后，可大幅减少占有面积・相比流动锡焊、回流焊机，省空间＆省电力・前后工序仅需一台锡焊机即可* *会因零部件数及条件发生变化

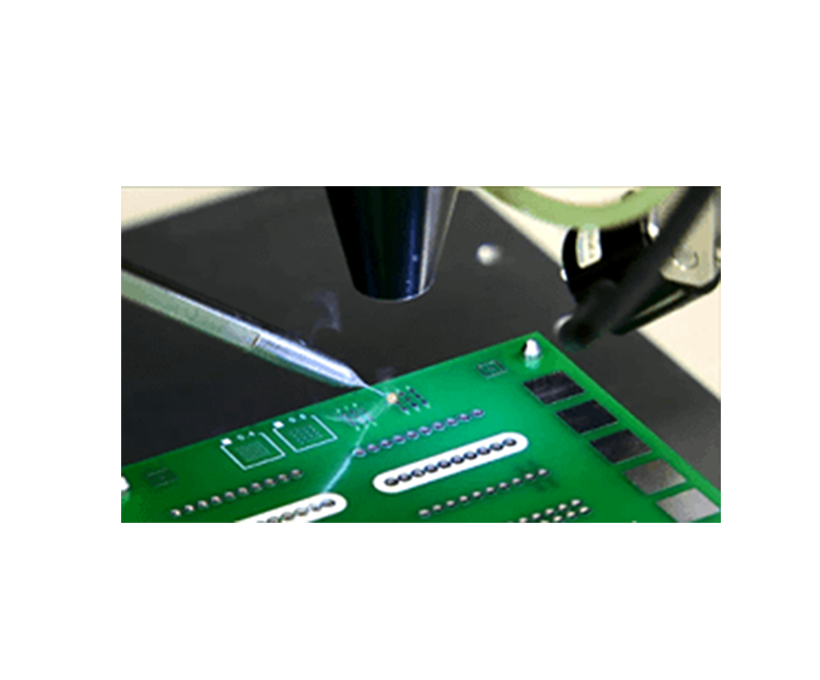

高速锡焊使用效果图

使用焊锡膏的局部回流锡焊	锡球重整
进行微丝锡焊	表面组装零部件及插入零部件

应用案例

车载电子元件

LCD元件，手提电脑LCD元件，手提电脑电池接线端子，手机电池接线端子（接线柱？），光学磁头，LCD和等离子TV电源板，扁平马达（flat motors),马达控制线圈散热器，制动马达，空调电扇马达，电脑电扇马达，功率调节器等

绝对传感器

通讯产品及电源

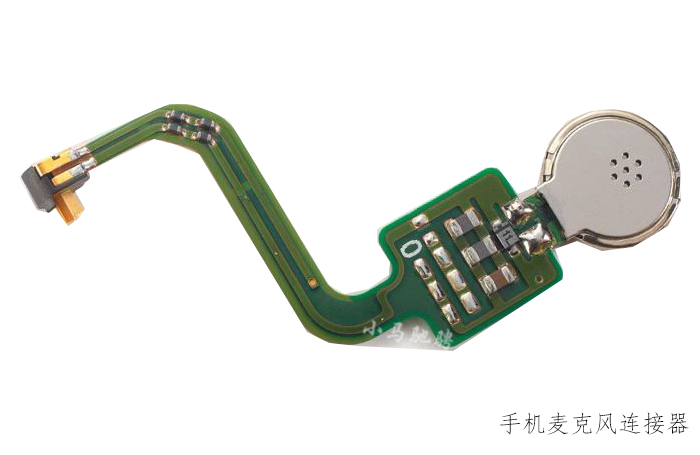

移动设备袖珍扬声器，STN LCD TAB（结合）接线端子，手提电脑连接器，引脚小于0.5mm细间距连接器，手机传声器接收端子

表面贴装光电接收器模块

汽车电池

家用数字AV和家庭应用LCD元件，手提电脑LCD元件，电池接线端子，光学磁头，LCD和等离子TV电源板，扁平马达，马达控制线圈散热器，制动马达，空调电扇马达，电脑电扇马达，功率调节器等

调谐器

表面贴装光接收模块

移动数字AV应用

移动设备袖珍扬声器，STN LCD结合接线端子，

手提电脑连接器，引脚小于0.5mm细间距连接器，

手机传声器接收端子

手表软板

表面贴装CMOS传感器IC端子

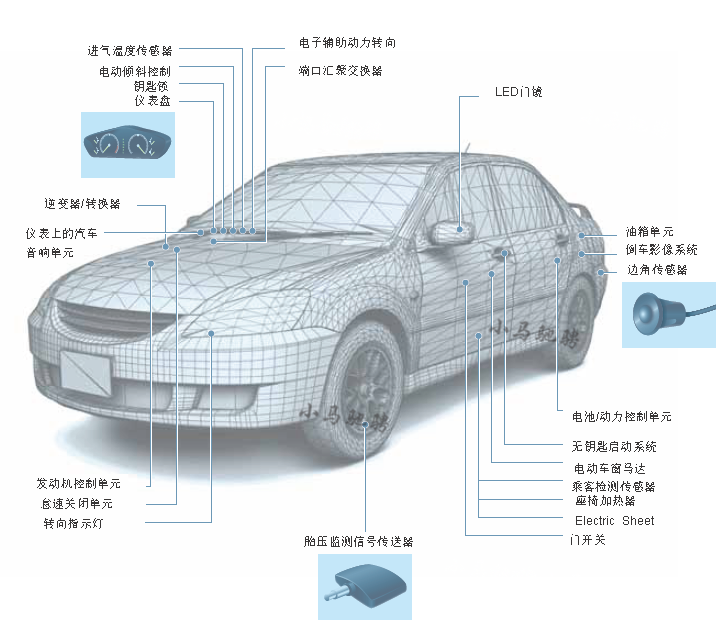

车载电子
近年来,模块化已迅速发展。车载电子元件需要安全和高可靠性,所以控制焊锡质量的最高水平是必需的。高速焊锡机器人可靠,操作方便,甚至能使初学者达到专家焊锡质量

太阳能光电板

桌面焊锡机器人甚至用于超声波焊接的小太阳能电池板等产品。他们也广泛用于如功率调节器线路板，接线盒等焊锡

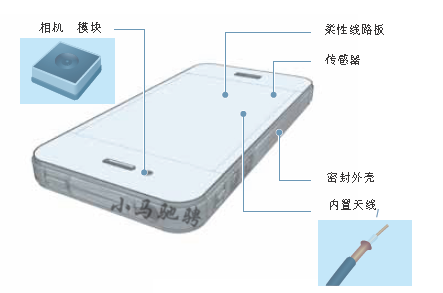

智能手机
对于智能手机和手机应用程序基板会越来越密集和细小，更轻。桌面焊锡机器人支持多种表面贴装组件，也广泛用于微小焊锡

氮气选配（防氧化焊接）

UNIX 激光焊锡机型（UNIX-LS 系列）支持选配氮气发生器（氮气产生器 UNX 系列，主力机型 UNX-200），与 N2 预热器等组成氮气保护焊接方案，在超细基板、多层电装等易氧化场景中抑制焊点氧化。氮气保护原理与适用场景详见氮气产生器。

常见问题（FAQ）

激光焊锡机（UNIX-LS 系列）有哪些特点？

搭载同轴 CCD 画像系统便于位置教导与每点补正；整体体积较以往缩小约 30%；具备能量测定功能（可用 CSV 导出实测值）、简易 AOI 判定、Z 轴高度检知补正，并符合 CLASS 4 激光安全规格，滑动保护玻璃便于维护。

支持哪些定制方式？

提供半定制与完全定制：半定制从现有模型中选择（含多轴或桌面焊锡机器人，接触式烙铁或激光焊锡）；完全定制涵盖尺寸、电气与机械设备设计、带传感器的安全罩、上料/下料机与自动传输等整体引入方案。

高速激光焊锡的效率如何？

采用高速光学激光锡焊实现约 2 倍超速，平均每个圆点不到 0.3 秒（闪光激光约 0.25 秒/点，传统激光约 0.5 秒/点），大幅削减电力消耗与维护时间。

适用于哪些应用行业？

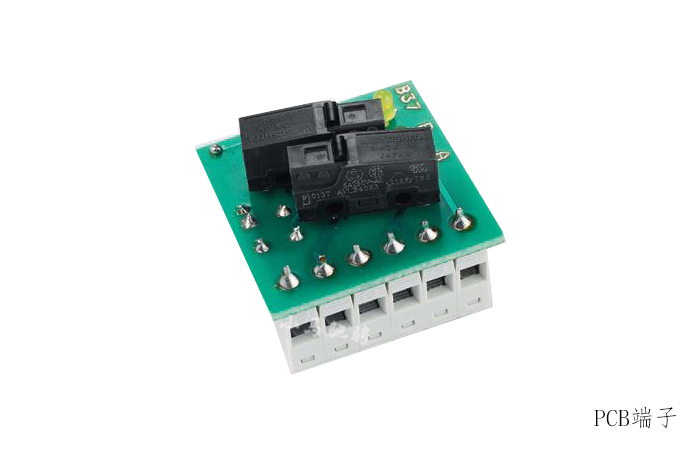

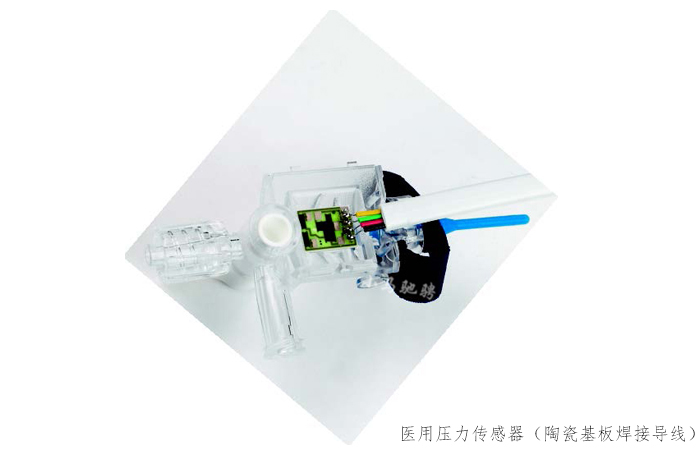

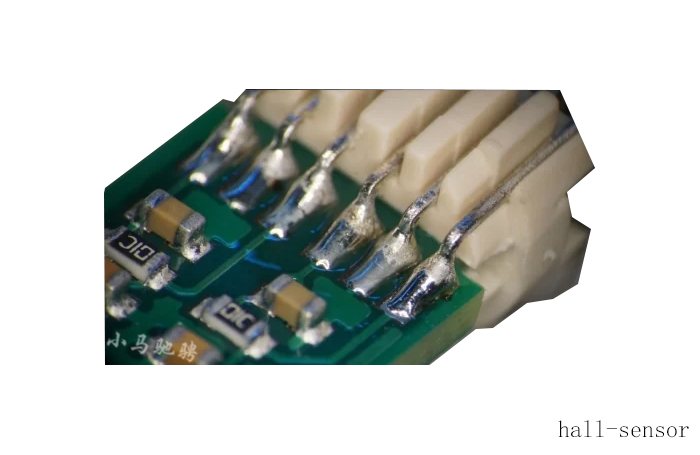

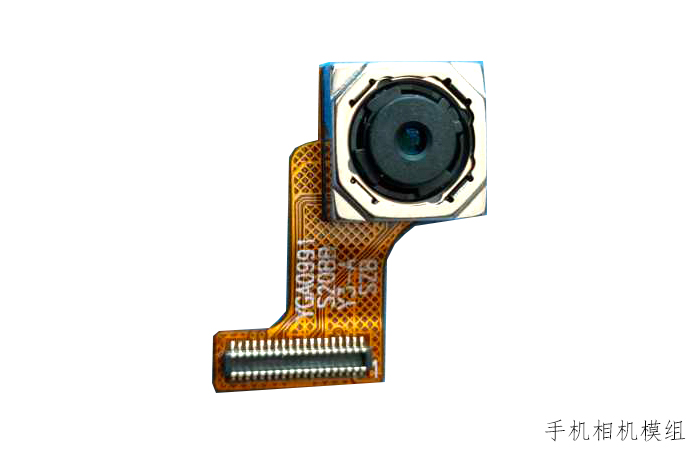

已应用于车载电子元件、通讯产品及电源、家用与移动数字 AV、太阳能光电板、智能手机、温度传感器、医疗压力传感器、PCB 端子、相机模组、霍尔传感器等领域，从车载部品到智能手机部品均可对应。

可选配氮气保护焊接吗？

可以。UNIX 激光焊锡机型（UNIX-LS 系列）支持选配氮气发生器（UNX 系列，主力机型 UNX-200）与 N2 预热器，组成氮气保护焊接方案，在超细基板、多层电装等易氧化场景中抑制焊点氧化。

半定制的 Universe 系列有什么优势？

Universe 系列实现了电子零件挑选、基板插入、锡焊的自动化，无需夹具与翻转作业，可在无人/省人模式下 24 小时运转，良品率达 99.99%，循环周期缩短 1/3，生产效率（UPH）为以往的 3 倍。
